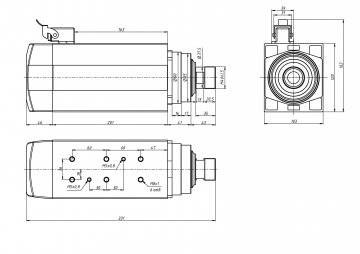

Шпиндель воздушного охлаждения GDF60-18Z воздух 4,5кВт 380В ER32

Комплект поставки:

Шпиндель – 1 шт.
Гайка ER32 - 1 шт.
Цанга ER32 5-6 мм – 1 шт.
Цанга ER32 4 мм – 1 шт.
Цанга ER32 3,175 мм – 1 шт.

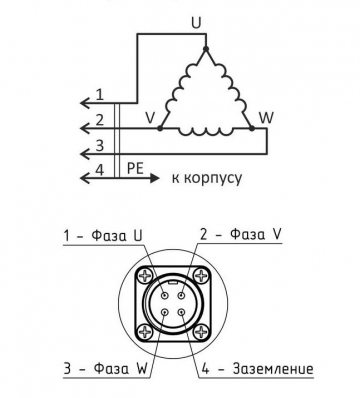

Ответная часть разъема питания – 1 шт.

Наши шпиндели с воздушным охлаждением являются ключевым компонентом для фрезерных станков с числовым программным управлением (ЧПУ), обеспечивая высокую производительность и точность в обработке различных материалов.


Преимущества шпинделей воздушного охлаждения:


1. Шпиндели воздушного охлаждения не требуют дополнительного оборудования в отличии от систем жидкостного охлаждения, что делает их более надежными и долговечными. Они менее подвержены коррозии и загрязнению, что увеличивает срок их службы.


2. Одним из ключевых преимуществ шпинделей воздушного охлаждения является их простота в установке и обслуживании. Они легко монтируются и заменяются, а также требуют минимального технического обслуживания, что экономит время и ресурсы.


3. При работе со шпинделем с воздушным охлаждением создаваемые потоки воздуха способствуют эффективному удалению пыли, опилок и других мелких частиц, образующихся в процессе фрезерования. Это защищает внутренние компоненты шпинделя, такие как подшипники, и продлевает срок его службы.


4. Благодаря более простой конструкции и отсутствию дополнительных систем охлаждения, этот тип шпинделей является более экономичным по сравнению со шпинделями с жидкостным охлаждением.

Шпиндели воздушного охлаждения играют ключевую роль в работе фрезерных станков с числовым программным управлением (ЧПУ). Они обеспечивают высокую точность и качество обработки различных материалов, что делает их незаменимыми в современных производственных процессах.

Расчет режимов резания настольного фрезерного станка с ЧПУ с помощью программы.

Режимы резания для фрезерного станка лучше всего рассчитывать с помощью специальной программы. Например, чтобы сделать расчет скорости вращения шпинделя (n, об/мин) и минутную подачу стола нужно знать следующие исходные данные:

Zn - чисто зубьев фрезы;

Dc - диаметр фрезы, мм;

fc - подача на зуб, мм;

Vc - скорость резания, м/мин;

n - скорость врашения шпинделя, об/мин;

ae - ширина фрезерования, мм;

ap - глубина фрезерования, мм;

F - скорость подачи стола, мм/мин;

Q - скорость снятия метала, см3/мин;

R - радиус обрабатываемого отверстия (внутренней радиусной поверхности), мм;

FR - подача при обработке отверстия с радиусом  R, мм.

1. Расчет скорости вращения шпинделя (n), а также скорости подачи стола (F), требуются такие данные: Zn - число зубьев фрезы, Dc - диаметр фрезы, fz - подача на зуб, Vc - скорость резания. Этот показатель очень тесно связан с производительностью обработки и полностью зависит от диаметра фрезы и допустимой скорости резания.

2. Далее рассчитываем Vc - скорость резания, а также fz - подача на зуб, располагая следующими исходными данными: Dc - диаметром фрезы, Zn - числом зубьев фрезы, скорость вращения шпинделя (n) и скорость подачи стола (F).



3. Рассчитывается скорость снятия металла Q с помощью исходных данных: F - скорость подачи стола, ap - глубины фрезерования, ae - ширины фрезерования.

4. Рассчитывается подача FR на радиусе R (для отверстия с внутренним радиусом) с помощью исходных данных: F - скорости подачи стола, Dc - диаметра фрезы, R - радиуса поверхности.

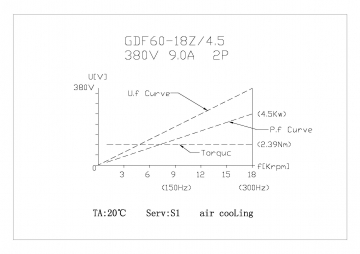

Модель

GDF60-18Z-4,5

Тип двигателя

Асинхронный, 3-фазный

Напряжение питания

380 В

Максимальный ток

9,5А

Номинальная мощность

4,5 кВт

Скорость вращения

18000 об/мин

Частота

300 Гц

Охлаждение

Воздушное

Тип подшипников

2x7002C P4

2x7008C P4

Смазка подшипников

Консистентная

Цанговый зажим

ER32

Вес

11,5 кг
