Телескопическая защита для станков

Телескопическая защита — это функциональный элемент металлообрабатывающего оборудования, который предотвращает попадание стружки, пыли, абразива и охлаждающей жидкости на направляющие и винтовые передачи ШВП. Она также служит дополнительной защитой оператора от возможных травм при работе станка.

Такие конструкции особенно востребованы на фрезерных, токарных, сверлильных и обрабатывающих центрах с ЧПУ, где интенсивная работа и высокая точность требуют надёжного экранирования узлов.

Конструкция и материалы

Телескопическая защита состоит из нескольких подвижных секций, которые плавно складываются и раскладываются при движении узла станка.
Основные элементы конструкции:

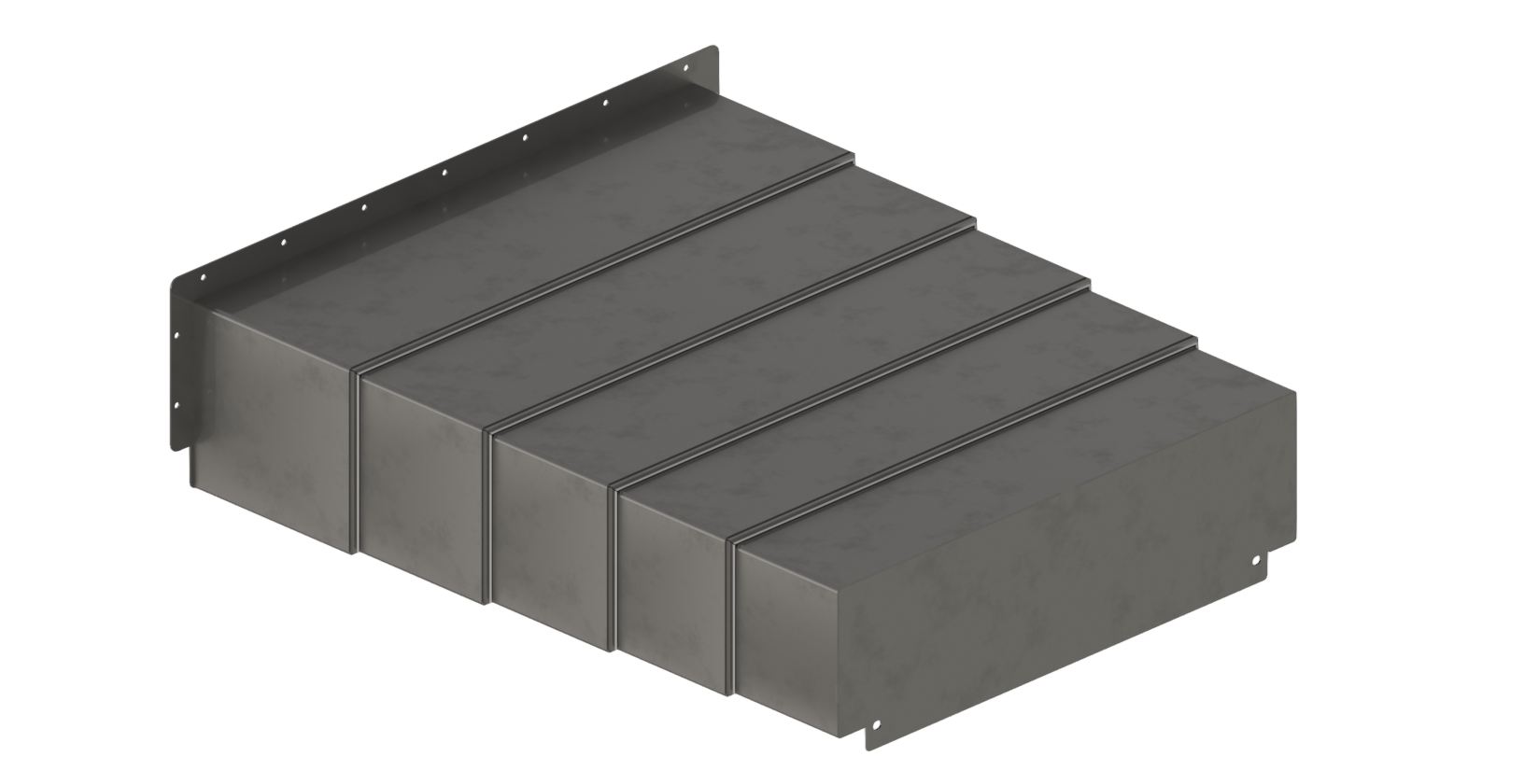

  • Разборные секции — изготавливаются из стали Ст3 или нержавейки, толщина — от 1,5 до 3 мм, в зависимости от требований к прочности (рис. 1).

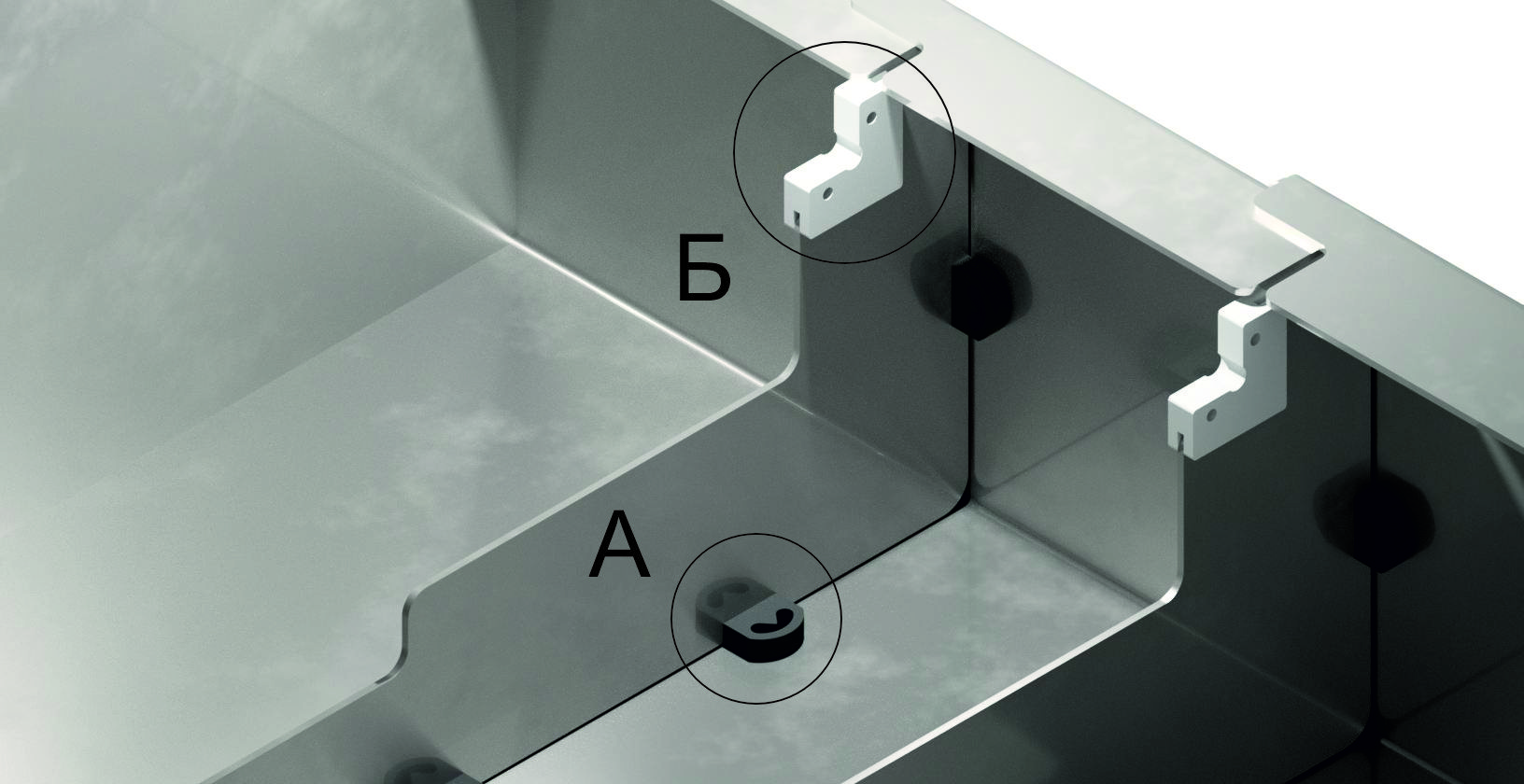

  • Капролоновые проставки — снижают трение между секциями, предотвращают перекос (рис. 2, Б).

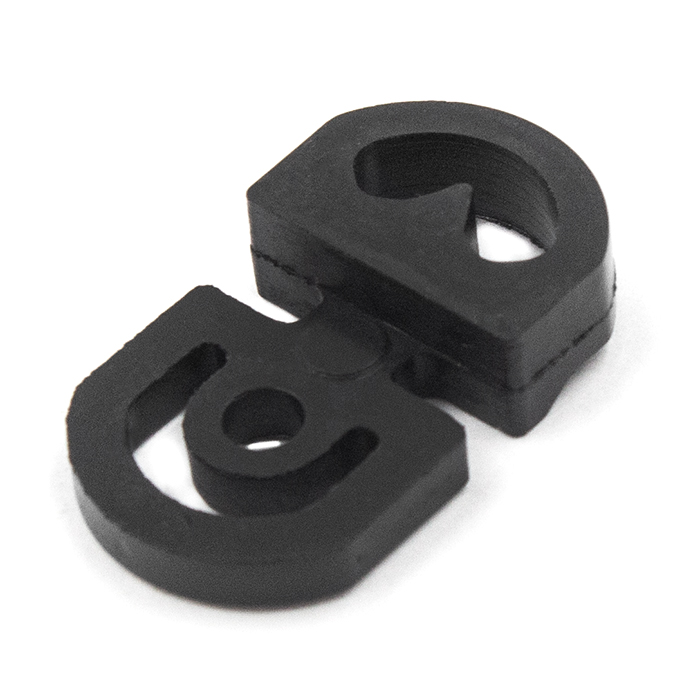

  • Демпферы — уменьшают шум и защищают элементы от повреждений при полном сжатии (рис. 2, А).

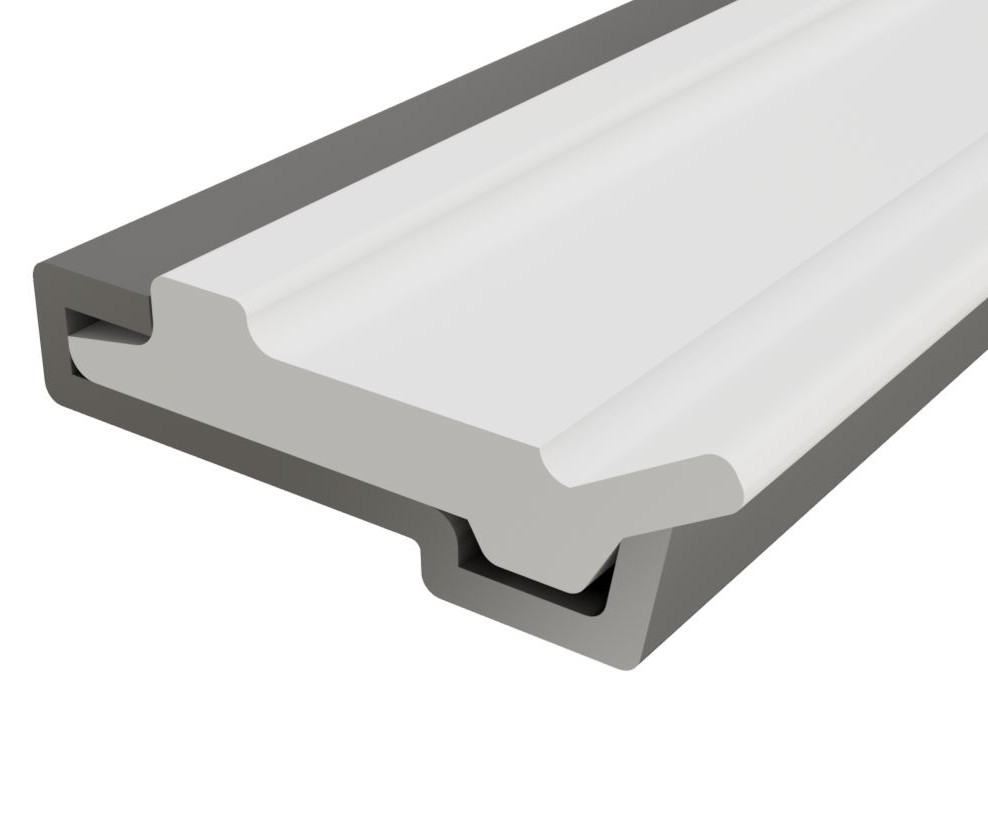

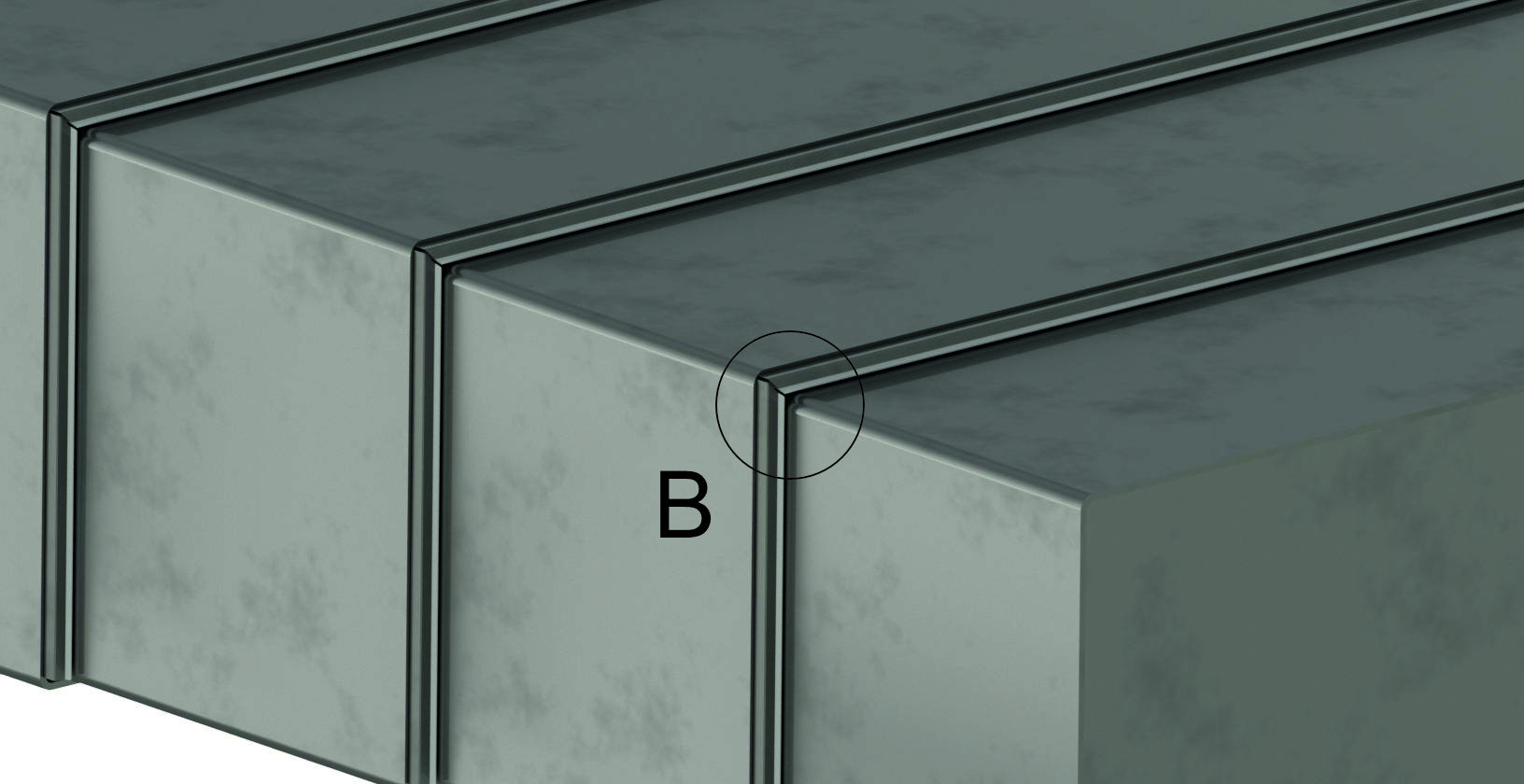

  • Скребки — очищают поверхность направляющих от стружки, масла и СОЖ, уплотнители легко заменить при износе (рис. 4, В; рис. 5).

Преимущества телескопической защиты CNC-Technology

  1. Индивидуальное проектирование — каждая защита изготавливается под конкретный станок.
  2. Долговечность — применение износостойких материалов и качественной сборки.
  3. Улучшенная безопасность — защита оборудования и оператора в одном решении.

Производство и монтаж

Мы выполняем полный цикл — от замеров и проектирования до изготовления и установки. Каждое изделие проходит проверку на плавность хода, герметичность и устойчивость к нагрузкам, что гарантирует длительную и стабильную работу даже при высокой интенсивности эксплуатации.

Купить телескопическую защиту для станков можно в CNC-Technology. Мы спроектируем и изготовим кожухи, полностью соответствующие вашим задачам.

Если у вас остались вопросы или вы хотите узнать больше о производстве телескопической защиты, звоните по телефону 8 (800) 350 33 60 или пишите на info@cnctechnology.ru.

  • 1

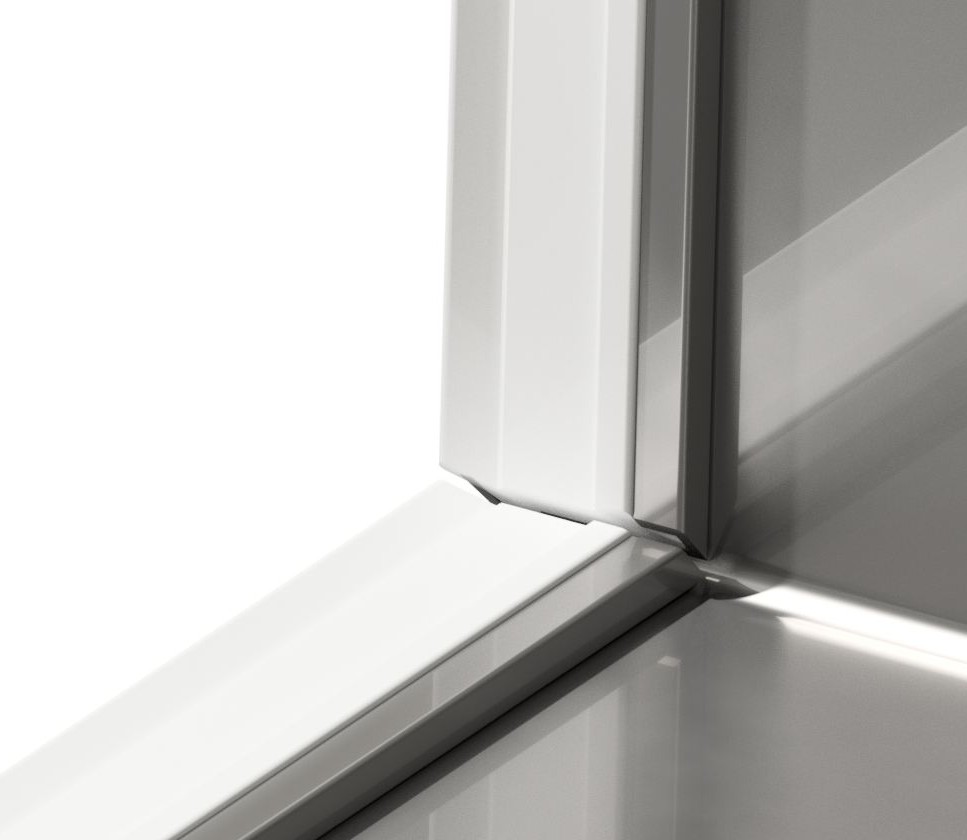

    Рис. 1.

    Безымянный 1

Рис. 2.

Демпфер защита рулонная 30185

Рис. 3.

Безымянный 2

Рис. 4.

3 14 1

Рис. 5.

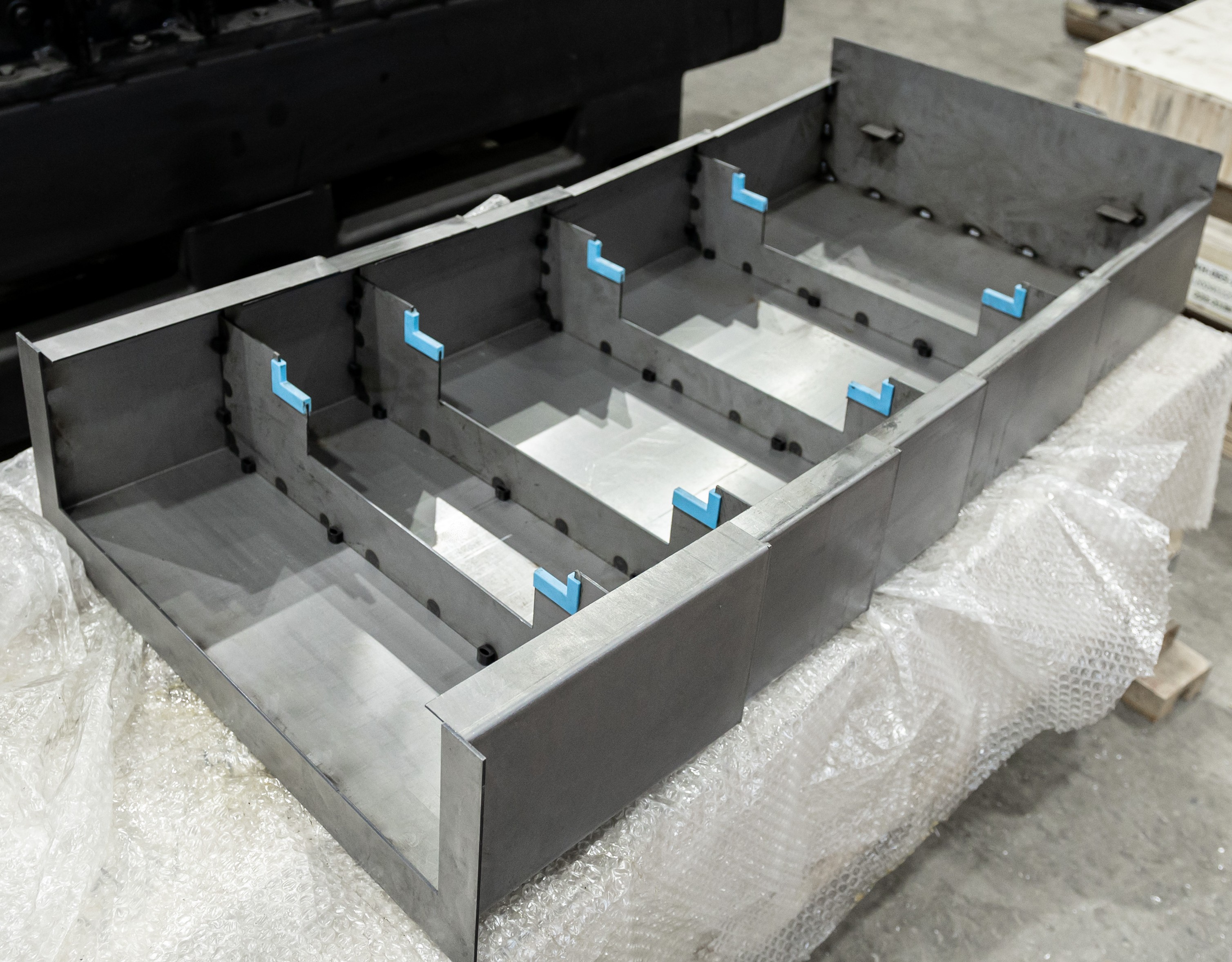

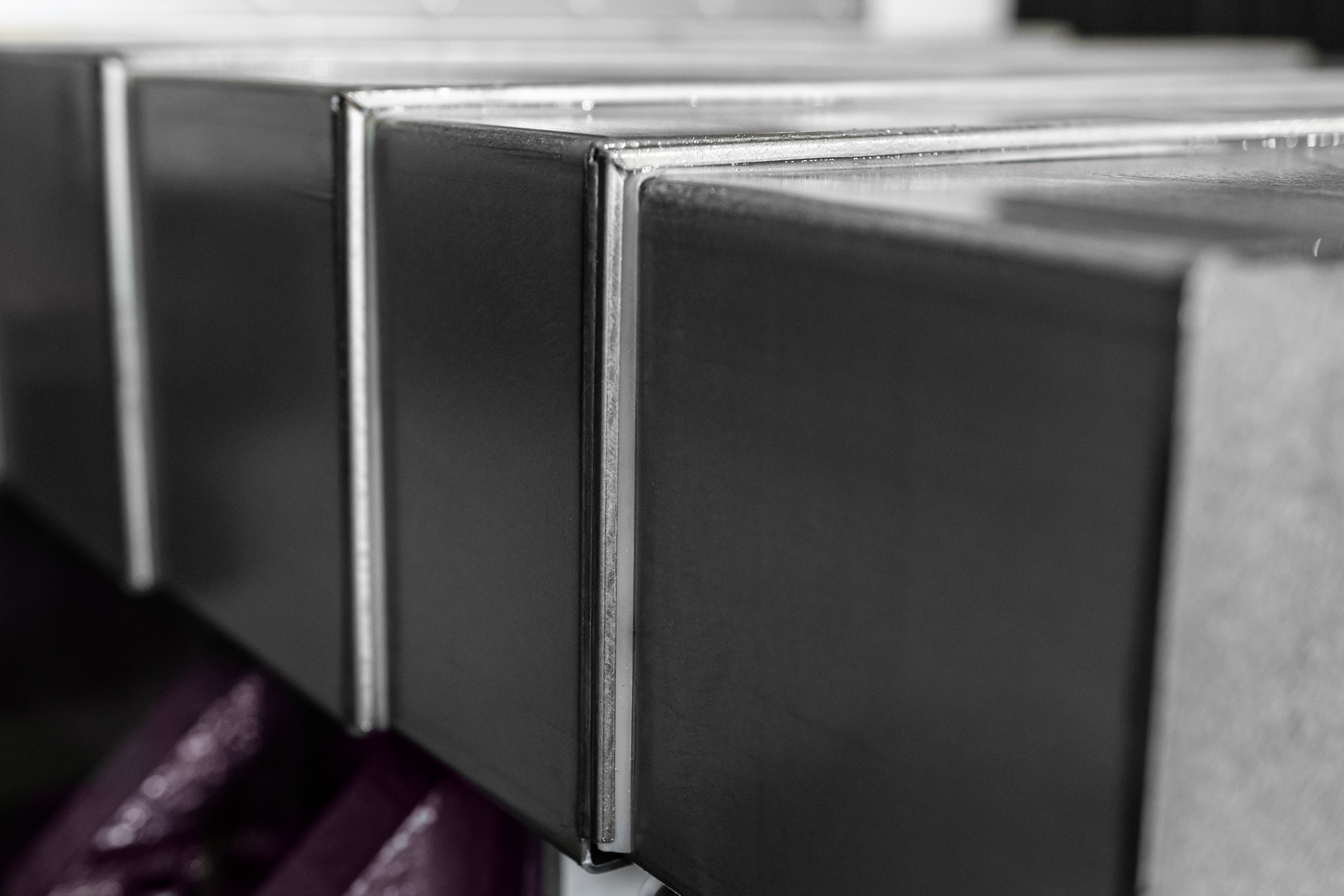

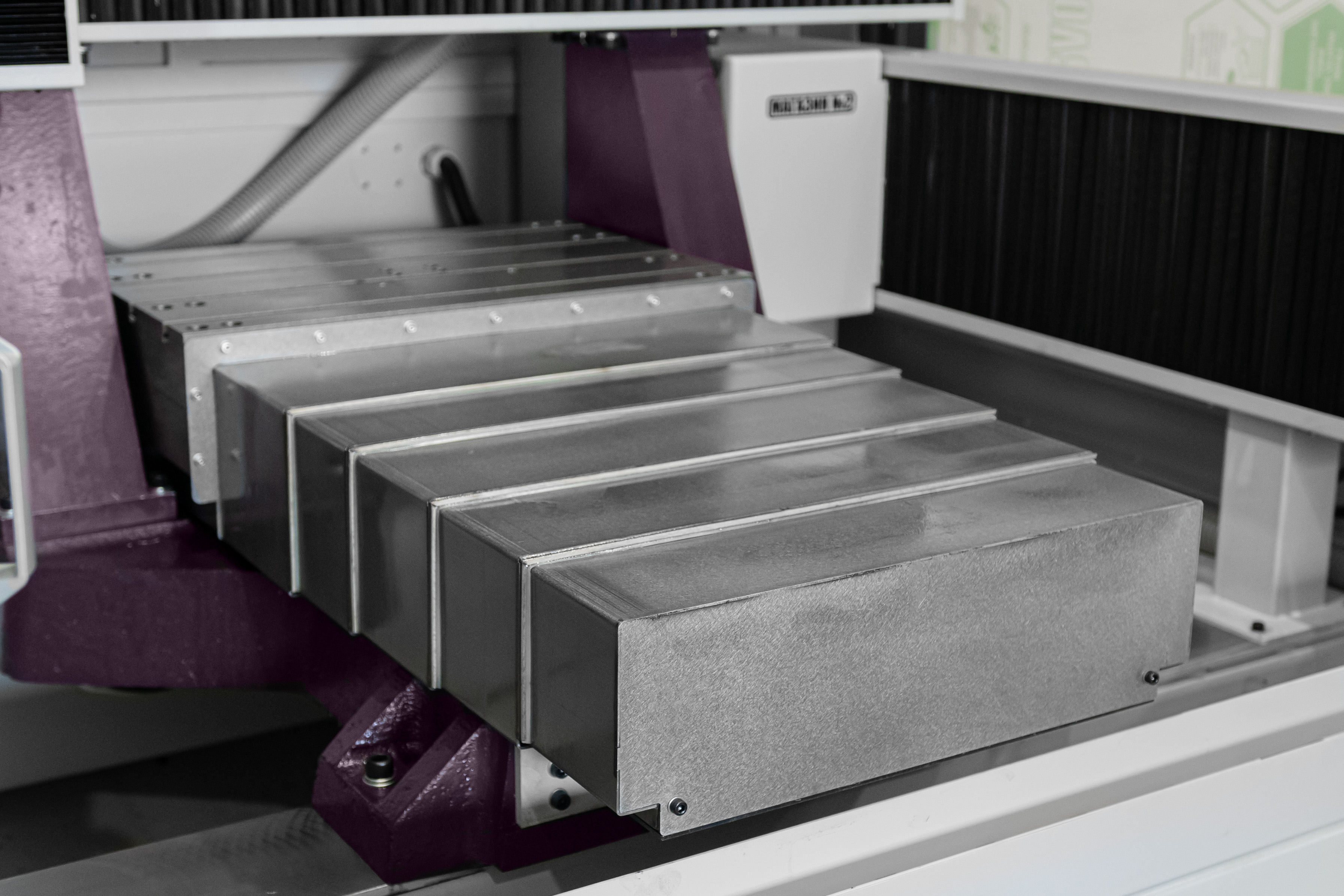

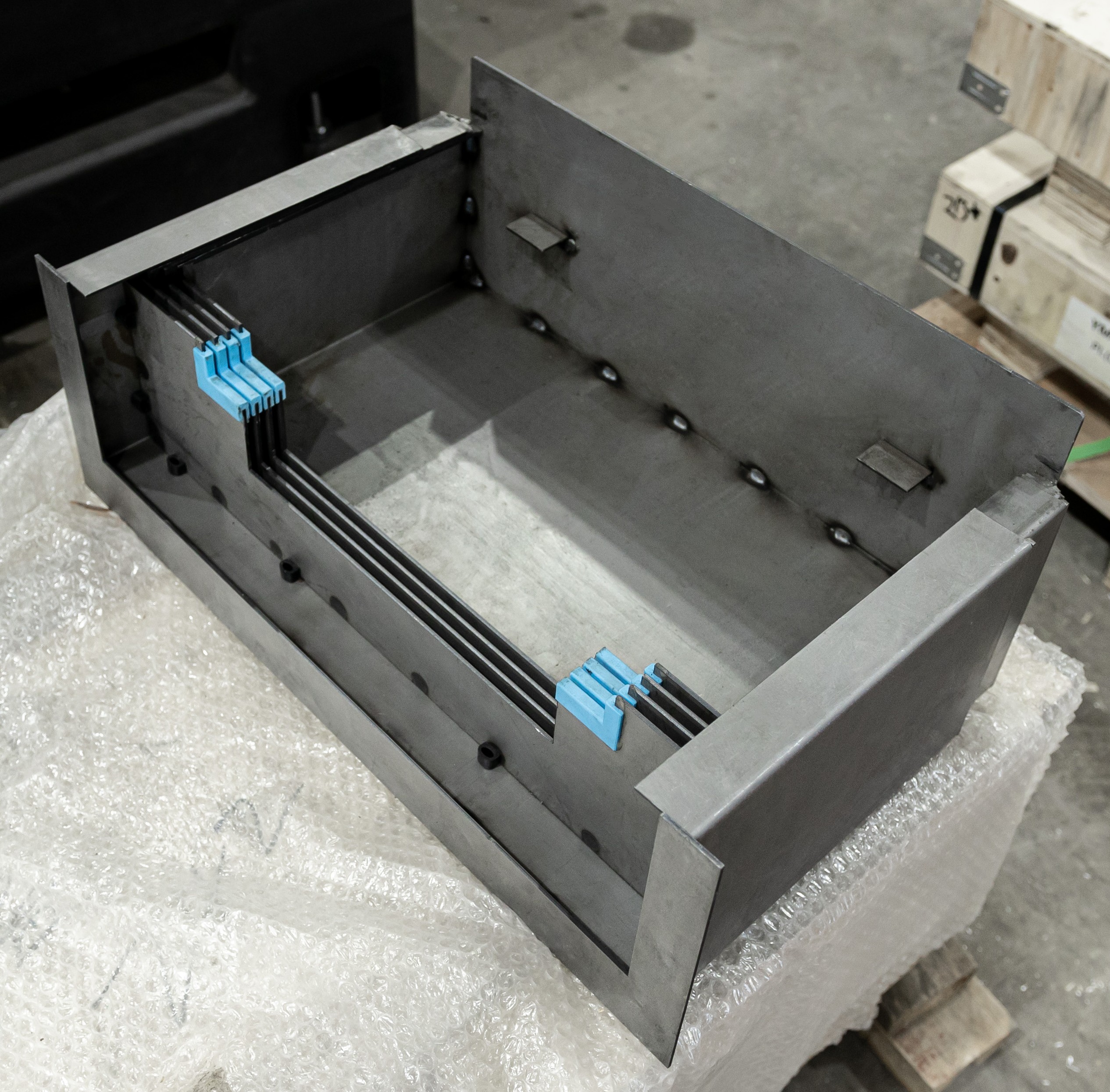

Примеры готовой телескопической защиты:

200A3310 1200A3325 1200A3326 1200A3316 1
