SZGHCNC1000MDb- 5

Контроллер ЧПУ серии SZGH-CNC1000MDb - это универсальная 5-ти осевая система ЧПУ для фрезерных , сверлильных и расточных станков. В контроллере используется высокоскоростной процессор ARM 11, технология FPGA, многослойная печатная плата.

Характеристики:

- управление 5-ю осями

- цветной LCD дисплей 8.4 дюйма, с разрешением 800*600

- поддерживает: функцию автосмены инструмента, написание собственных макросов и корректировку встроенного логического контроллера (PLC) на языке LAD

 - имеет встроенные функции и макросы для автосмены типа зонт и линейного типа

- объем пользовательской памяти 100 Мбайт

- управление драйверами PUL/DIR

- частота управляющих импульсов до 2 МГц

- онлайн редактирование PLC и макросов, просматривание вх/вых сигналов

- наличие USB разъема для передачи файлов УП и обновления системы

- интерфейс панели и встроенного ПО на Английском языке

- 2 аналоговых канала (0-10В) для управления шпинделями, поддерживает два шпинделя.

- реализация сервошпинделя для позиционирования, жесткого резьбонарезания и прочего (имеется разъем для подключения датчика шпинделя)

- в базе 56 вх и 32 выхода

- компенсация винта и люфта

- минимальный шаг 0.001 мм

- диапазон позиционирования +/- 99999.999

- поддерживает метрическую и дюймовою систему измерения

- макс. скорость холостого хода: до 300 м/мин; скорость резания: 0.001-15 м/мин

- поддерживает внешний MPG-пульт


Технические характеристики:

Напряжение питания: АС220 (+10%/-15%) 50 Гц (+/-2%)

Мощность: 200 Вт


Климатические условия эксплуатации:

Рабочая температура: 5-45*С

Влажность: 40-80%

Давление: 86-106 кПа

Высота: до 1000м


Комплектация:

- Сиcтема управления SZGH-CNC1000MDb

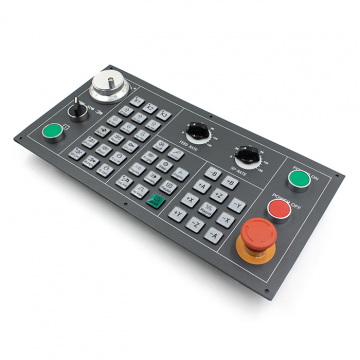

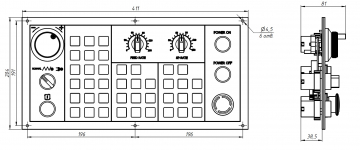

- Доп. панель управления

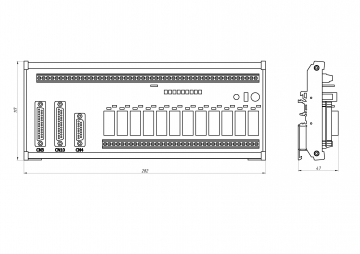

- панель вх/вых

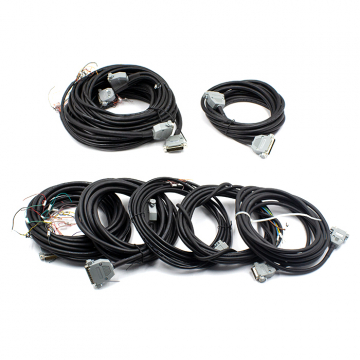

- соединительные кабели
