Модуль MA с шагом винта 5 мм

Рабочий ход, мм
Количество:
Цена: 49 000 руб.

Модуль линейного перемещения предназначен для использования в любых механизмах, где требуется перемещать различные узлы и рабочие инструменты в автоматизированных производственный системах. Также хорошо подходит для изготовления различных станков с ЧПУ.

Механический привод данного модуля сделан на основе ШВП диаметром 16 мм с шагом 5мм. Поэтому он подойдет для механизмов, где требуются большие усилия при перемещении, высокая точность и жёсткость при небольших линейных скоростях.

Максимальная скорость 3 м/мин, при усилии 240 кгс.

Примеры использования: фрезерные станки с чпу, механизмы для вертикального перемещения (оси Z), транспортировка массивных агрегатов.

Преимущества:

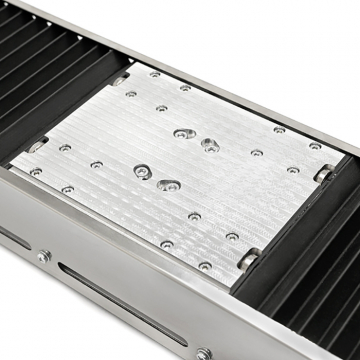

  • Гофрозащита предохраняет от попадания пыли и продуктов обработки на ШВП и линейные подшипники, продлевая срок службы модуля.
  • Модуль с трёх сторон имеет Т-пазы для крепления других механизмов.

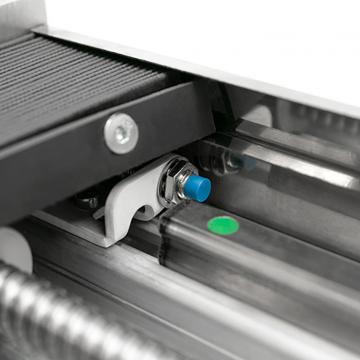

  • Модуль оборудован датчиком домашнего положения для установки границ перемещения в системе управления.

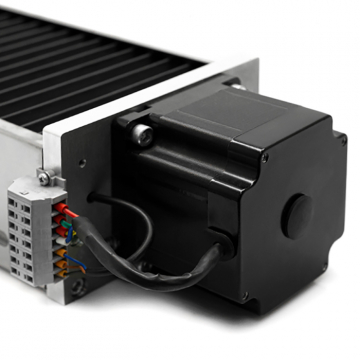

  • Установлен мощный шаговый двигатель серии NEMA 34.
  • Лёгкий доступ для обслуживания и ремонта (гофрозащита прикреплена на магнитах к подвижной пластине и легко отделяется о неё).

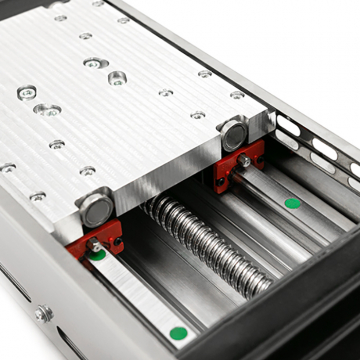

  • Применение профильных рельсовых направляющих обеспечивает высокую жёсткость и точность перемещений.
  • Подвижная пластина держится на четырёх, а не на двух линейных подшипниках, что также добавляет жёсткости конструкции.
  • В основе модуля лежит мощный толстостенный алюминиевый профиль шириной 141 мм и толщиной 40 мм.

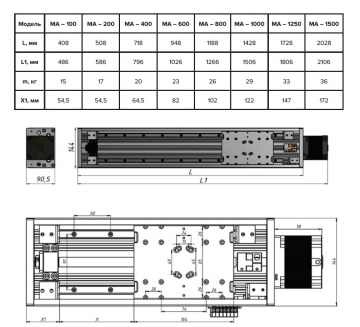

Рабочий ход

100/200/400/600/800/1000/1250/1500 мм

Тип привода

Шаговый двигатель серии NEMA 34

Тип передачи

ШВП Ø 16 мм

Шаг винта

5 мм

Тип направляющих

Профильные рельсы шириной 15 мм

Ширина крепёжных Т-пазов

8 мм

Максимальная скорость холостого перемещения

5 м/мин
