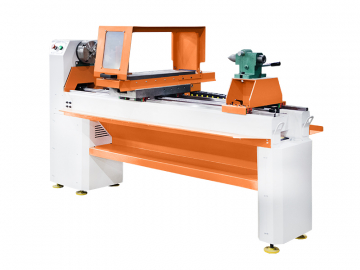

Токарный станок с ЧПУ Cutter TPS

Люнет для токарного станка
Дополнительная стойка резцедержателя
Удлинитель зубчатого центра 200 мм
Количество:
Цена: 640 000 руб.

TPS главная

TPS главная2

TPS обр материалjpg

БАЗОВАЯ КОМПЛЕКТАЦИЯ СТАНКА

  • система управления станком Linux CNC;
  • системный блок (ПК);
  • резец по дереву;
  • стойка резцедержателя Cutter TPS;
  • комплект прямых и обратных кулачков;
  • комплект ЗИП.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СТАНКА

TPS особенности

ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

TPS доп опции

ОБРАТИТЕ ВНИМАНИЕ, ЧТО ПРИ ВЫБОРЕ ДОПОЛНИТЕЛЬНЫХ ОПЦИЙ В КАЛЬКУЛЯТОРЕ НА САЙТЕ, ЦЕНЫ МОГУТ ОТЛИЧАТЬСЯ. УТОЧНЯЙТЕ АКТУАЛЬНЫЕ ЦЕНЫ У МЕНЕДЖЕРОВ. КОНТАКТЫ

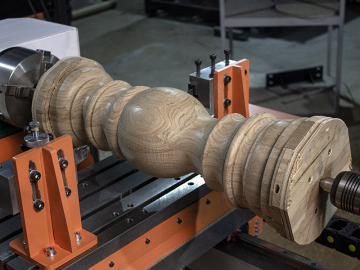

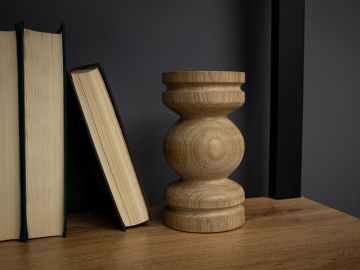

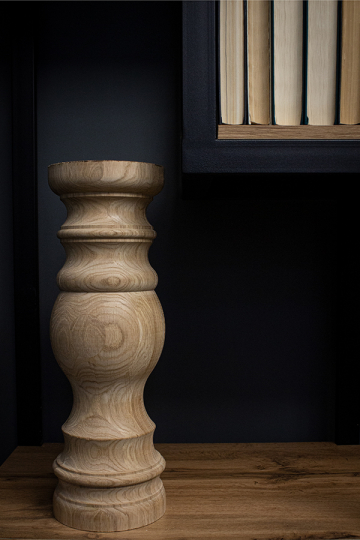

ПРИМЕРЫ ГОТОВЫХ РАБОТ

5

2

1

X (поперечная подача)

Z (продольная подача)

Максимальное перемещение

220 мм

1200 мм

Максимальный диаметр заготовки

200 мм

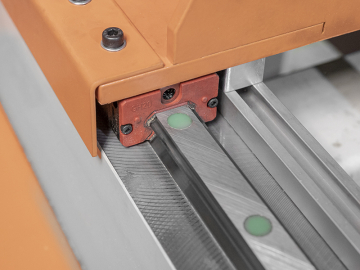

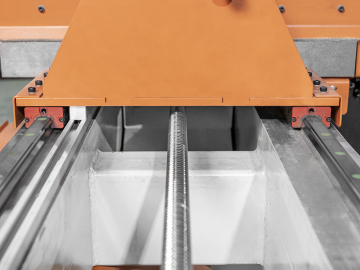

Линейные направляющие

Профильные рельсы GHR20

Тип передачи

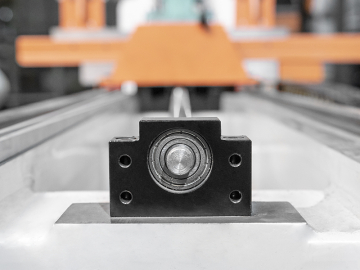

ШВП SFU2010

Привод подачи

Шаговый двигатель 86HS78

Главный привод

Асинхронный двигатель 2,2 кВт 3000 об/мин. Управление преобразователем частоты по протоколу Modbus.

Максимальная скорость подачи

3500 мм\мин

3500 мм\мин

Тип пазов на рабочей поверхности станка

Паз T-образный 10Н12

Тип патрона

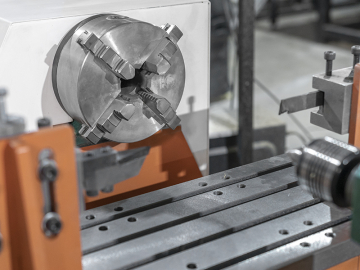

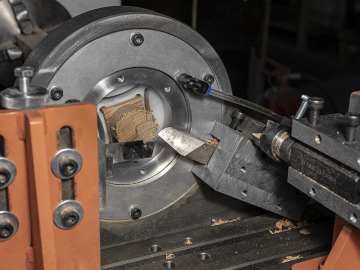

4-ех кулачковый патрон К12-160 (с комплектом прямых и обратных кулачков)

Допустимый диаметр детали, зажимаемый в патрон (с учетом рабочей поверхности)

Для прямых кулачков – 80 мм

Для обратных кулачков – 170 мм

Система управления ЧПУ

Linux CNC

Напряжение питания

~ 220 ± 5% / 50 Гц

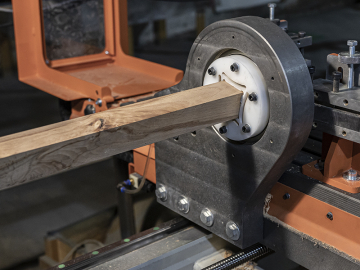

Параметры требуемого компрессора (только при использовании люнета) 0,2-0,4 мПа, производительность не менее 350 л/мин

Максимальная мощность

3 кВт

Относительная влажность

≤50% при 25-40°С

≤75% при 10-25°С

Диапазон допустимой температуры окружающей среды, ⁰С

10 – 40

Вес 410 кг

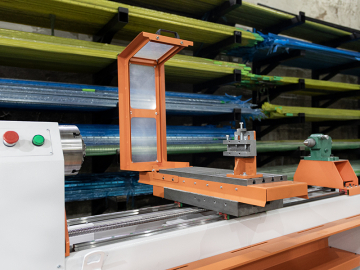

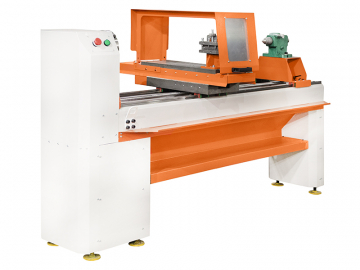

Токарный станок с ЧПУ Cutter TPS позволяет производить обработку заготовок из дерева и древесных плит методом точения. Задача оборудования - серийное производство изделий, являющихся телами вращения (колонны, балясины, ручки и ножки для мебели и т.д.).

Основными преимуществами данного станка, позволяющими качественно выполнять точение на высоких скоростях, а также комфортно управлять рабочим процессом, являются:

- Жесткое основание рабочей поверхности, отлитое из чугуна.

- Мощный асинхронный двигатель 2,2 kW 3000 об/мин.

- Управление скоростью вращения главным приводом по протоколу Modbus, позволяющем получать данные о нагрузке на главный привод. Данная информация позволяет оператору более точно контролировать работу на станке.

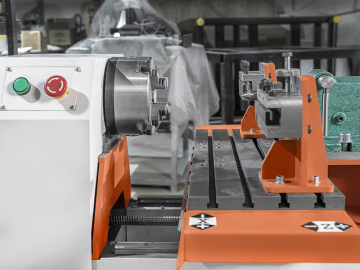

- Управление вращением шпинделя в прямом и реверсивном направлении.

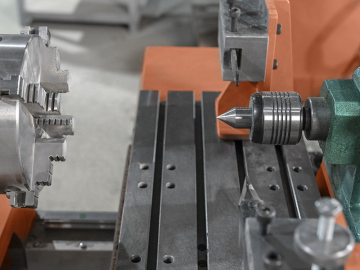

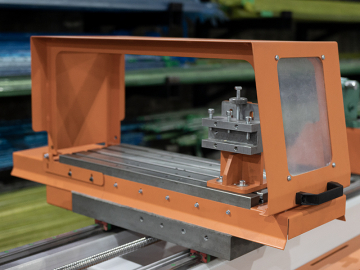

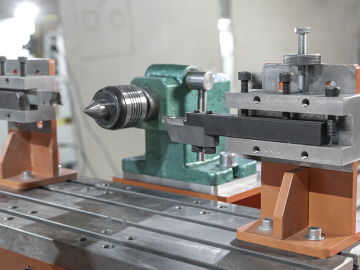

Рабочая поверхность с Т-образным пазом позволяет установить 2 или более резцедержателя для глубокой автоматизации процесса (в комплекте поставляется один резцедержатель). Система установки резцедержателя по T-пазам позволяет гибко конфигурировать расположение резцов относительно заготовки.

Система управления Linux CNC поставляется в комплекте с персональным компьютером. Все, что необходимо для подключения – это монитор (HDMI или VGA), клавиатура и мышка. Системный блок подключается к ПК одновременно посредством двух интерфейсов: USB, Ethernet.

Виды основных обрабатываемых материалов:

  • сосна, дуб, ясень, липа, бук, береза, ольха и другие породы дерева.

Габаритные размеры токарного станка Cutter TPS
