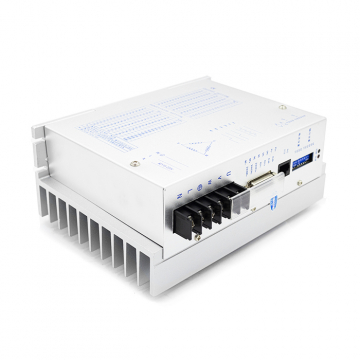

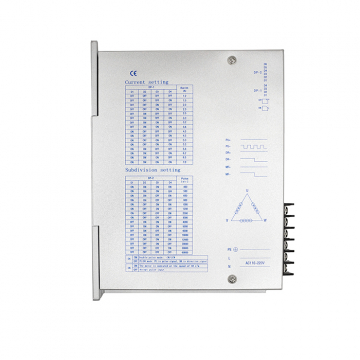

Одноканальный драйвер шаговых двигателей STD3722

Одноканальный драйвер шаговых двигателей STD3722
Одноканальный драйвер шаговых двигателей STD3722
Одноканальный драйвер шаговых двигателей STD3722
Одноканальный драйвер шаговых двигателей STD3722
Инструкция
3D модель в STP формате

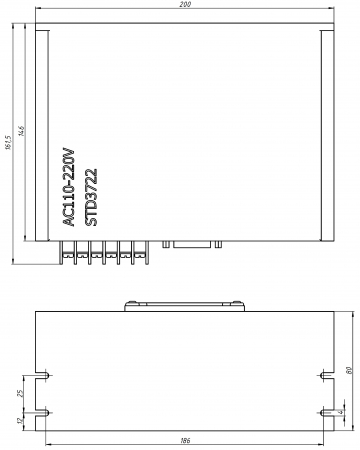

Чертеж
Количество:
Цена: 22 050 руб.
Код товара: 6548

Особенности драйвера:

  • Подходит для всех 3-х фазных шаговых двигателей с током менее 7.0А
  • 16 ступеней деления шага, от 1:2 до 1:300, устанавливаемых с помощью DIP переключателей
  • Оптоизолированные входа, высокая помехоустойчивость
  • Защита от перенапряжения, низкого питающего напряжения и перегрузки по току

Настройка микрошага (DP-2)

PU/Rev

400

500

600

800

1000

1200

2000

3000

4000

5000

6000

10000

12000

20000

30000

60000

D1

ON

ON

ON

ON

ON

ON

ON

ON

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

D2

ON

ON

ON

ON

OFF

OFF

OFF

OFF

ON

ON

ON

ON

OFF

OFF

OFF

OFF

D3

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

D4

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

D5: ON – CW/CCW

       OFF – PUL/DIR

D6: ON – вращение с постоянной скоростью 30 об/мин

       OFF – скорость вращения задается импульсами

Настройка выходного тока (DP-1)

Рабочий ток (А)

1.2

1.5

2.0

2.3

2.5

3.0

3.2

3.6

4.0

4.5

5.0

5.3

5.8

6.2

6.5

7.0

D1

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF

ON

ON

ON

ON

ON

ON

ON

ON

D2

OFF

OFF

OFF

OFF

ON

ON

ON

ON

OFF

OFF

OFF

OFF

ON

ON

ON

ON

D3

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

OFF

OFF

ON

ON

D4

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

Назначение контактов и индикации

Символ

Функция

Технические характеристики

PWR

Индикатор питания

При включении загорается зеленый индикатор. Когда есть импульсный вход,

зеленый индикатор мигает.

ALM

Индикатор неисправности

При перегрузке по току, пониженном или повышенном напряжении загорается красный индикатор.

PU+24V/5V

Входной сигнал + (24 В / 5 В)

Подключение к источнику питания 24 В / 5 В

PU-

Импульсный сигнал -

По заднему фронту прямоугольного импульса управляющий драйвер переместит вал двигателя, в зависимости от выбранного микрошага, на одну дискрету в направлении, установленным сигналом DIR,

Входное сопротивление 220 Ом.

Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В,

ширина импульса> 2,5 мкс.

Подключите к 24 В PU +, низкий уровень 0 ~ 0,5 В, высокий уровень 20 ~ 24 В. Ширина импульса> 2,5 мкс.

DR+24V/5V

Входной сигнал + (24 В / 5 В)

Подключение к источнику питания 24 В / 5 В

DR-

Предназначен для изменения направления вращения двигателя. Входное сопротивление 220 Ом. Требуется: низкий уровень 0 ~ 0,5 В, высокий уровень 4 ~ 5 В,

ширина импульса> 2,5 мкс.

MF+24V/5V

Входной сигнал + (24 В / 5 В)

Подключение к источнику питания 24 В / 5 В

MF-

Сигнал активности электродвигателя -

Когда отсутствует сигнал (низкий уровень) работа драйвера остановлена, с двигателя снято  питание, и он находится в свободном состоянии.

ALM+/ALM-

Аварийный выходной сигнал

Максимальный

ток 50мА, максимальное напряжение 50В.

RDY+/RDY-

Выходной сигнал готовности привода

Максимальный

ток 50мА, максимальное напряжение 50В.

L

Источник питания

VAC 110-220V

N

U,V,W

Подключение двигателя

Примечание:

1. Не перепутайте источник питания, входное напряжение не должно превышать  VAC 220В.

2. Уровень входного управляющего сигнала составляет 5 В или 24В. Обратите внимание, положительные потенциалы подсоединяется к разным выводам.

3. При перегрузке по току, повышенном или пониженном напряжении индикатор ALARM мигает, проверьте правильность схемы подключения, поданных напряжений и перезапустите питание.

4. Зеленый индикатор PWR загорается, когда привод включен.

Параметры

Мин

Номинальный

Макс

Ед. изм.

Выходной ток

1.2

-

7.0

А

Напряжение питания

VAC

110

-

220

В

VDC

-

-

-

В

Деление шага

1:2

-

1:300

-

Частота входного сигнала

0

-

200

кГц

Логический сигнал

-

-

16

мА

Наличие выхода аварийного сигнала

Да

Наличие порта для связи

Да

Поддержка сигналов

управления

PUL/DIR

Да

CW/CCW

Да
