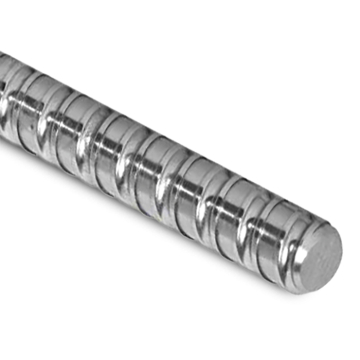

Винт ШВП Hiwin R20-10-0.05

Винт ШВП Hiwin R20-10-0.05
Винт ШВП Hiwin R20-10-0.05

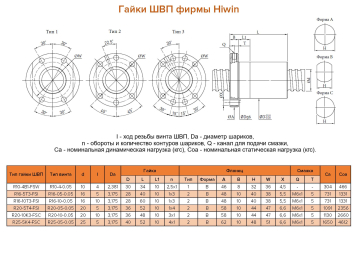

Чертеж
Каталог ШВП HIWIN
Длина
Количество:
Цена: 10 300 руб.
Код товара: 13801

Шарико-винтовая передача - разновидность передачи винт-гайка для преобразования вращательного движения вала в поступательное движение. За счет применения шарикоподшипников КПД этого вида передачи достигает 98%.

Винт ШВП обеспечивает точное и плавное перемещение, что вместе с низким стартовым моментом и высокой жесткостью системы в целом, приводит к низкой шумности хода и повышенному сроку службы.

Резка вала производится в размер с точностью +/- 5 мм. Угол реза может отличаться от 90 градусов. Концы вала могут иметь цвета побежалости.

Осуществляем обработку винтов по стандартным чертежам или по чертежам заказчика.

Производитель: HIWIN
Номинальный диаметр, мм: 20
Ход резьбы, мм: 10
Шаг резьбы, мм: 10
Число заходов резьбы: Однозаходная
Направление: Правая резьба
Класс точности: C7
Погрешность: 0,05 мм на 300 мм хода
Диаметр шариков, мм: 3,175
