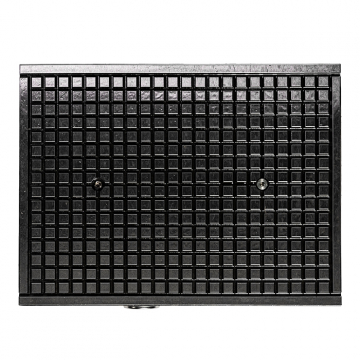

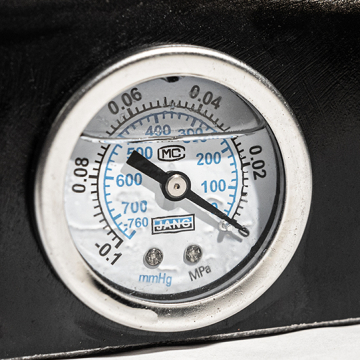

Вакуумный стол с вакуумметром 400x300 (чугунный)

Чугунные вакуумные столы обладают некоторыми характеристиками, не доступными для алюминиевых, фанерных и ПВХ столов. Связаны они с особенностью материала, из которого изготавливаются. Чугун способствует гашению вибраций за счёт структуры и массы материала. Такой стол является очень износостойким и при должном уходе с ним ничего не произойдёт в ходе эксплуатации.

Данные столы относятся к сетчатым столам. Для создания вакуумной камеры используется эластичный шнур, прокладываемый по периметру детали. Интересной особенности стола является противоскользящая вставка, расположенная рядом с отверстием для выхода воздуха. Она увеличивает поверхностное трение, что особенно важно при работе с мелкими деталями.

Ещё одно интересное решение связано с формой ячеек. Каждая из них имеет фрезерованные углубления для увеличения газовой камеры и, соответственно, увеличения прижимной силы.

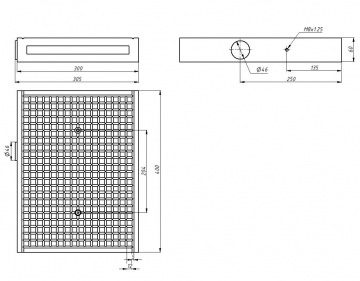

Стол имеет продолговатые пазы на торцах для крепления в рабочей зоне станка. На верхней поверхности имеются отверстия, в которые можно закрепить различные упоры и использовать для быстрого выставления заготовок.

Сила прижатия заготовки к столу определяется несколькими факторами:

1. Высокая глубина вакуума, создаваемая насосом (или компрессором с эжектором);
2. Качественная и ровная поверхность стола;
3. Качественная подготовка базовой поверхности.

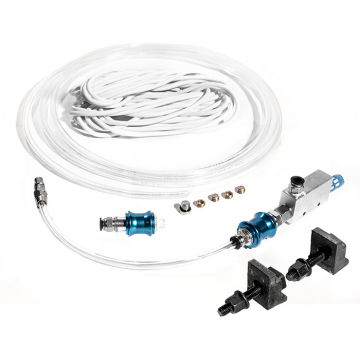

Комплектация:

1. Основание стола чугунное – 1 шт.
2. Болт и гайка – 2 шт.
3. Прижим чугунный - 2 шт.
4. Шнур вакуумный диаметром 5 мм – 1шт.
5. Эжектор вакуумный – 1шт.
6. Пневматический ручной выдвижной клапан – 1шт.
7. Пневмотрубка – 1шт.
8. Фитинги – 1шт.
