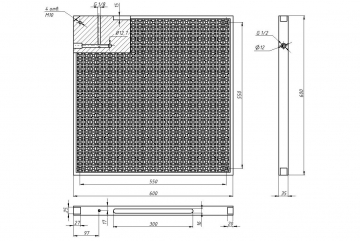

Вакуумный стол 600x600 (чугунный)

Чугунные вакуумные столы обладают некоторыми характеристиками, не доступными для алюминиевых, фанерных и ПВХ столов. Связаны они с особенностью материала, из которого изготавливаются. Чугун способствует гашению вибраций за счёт структуры и массы материала. Такой стол является очень износостойким и при должном уходе с ним ничего не произойдёт в ходе эксплуатации.

Данные столы относятся к сетчатым столам. Для создания вакуумной камеры используется эластичный шнур, прокладываемый по периметру детали. Интересной особенности стола является противоскользящая вставка, расположенная рядом с отверстием для выхода воздуха. Она увеличивает поверхностное трение, что особенно важно при работе с мелкими деталями.

Ещё одно интересное решение связано с формой ячеек. Каждая из них имеет фрезерованные углубления для увеличения газовой камеры и, соответственно, увеличения прижимной силы.

Стол имеет продолговатые пазы на торцах для крепления в рабочей зоне станка. На верхней поверхности имеются отверстия, в которые можно закрепить различные упоры и использовать для быстрого выставления заготовок.

Сила прижатия заготовки к столу определяется несколькими факторами:

1. Высокая глубина вакуума, создаваемая насосом (или компрессором с эжектором);
2. Качественная и ровная поверхность стола;
3. Качественная подготовка базовой поверхности.

Для удобства использования и выставления заготовок в столе предусмотрено 9 отверстий М8, благодаря которым можно с помощью уголков (не входят в комплект) закрепить деталь на столе.

Для подключения трубки для воздуха имеется отверстие с трубной резьбой G1/2. Для контроля разрежения предусмотрен вакуумметр c резьбой G1/8, который точно позволяет оценить давление разрежения в столе.

Установка вакуумного стола на станок осуществляется благодаря специальным прижимам и болтам М10 с Т-образной головкой, идущим в комплекте, которые прижимают стол за специальные пазы на торцах, что позволяет удобно расположить стол на станке.

Комплектация:

1. Основание стола чугунное – 1 шт.
2. Болт Т-образный и гайка – 4 шт.
3. Прижим чугунный - 4 шт.
4. Вакуумметр c резьбой G1/8 – 1 шт.
5. Шнур вакуумный диаметром 4 мм - 3 м.
