Алюминиевый вакуумный стол 600х400 модульный (ВСМ 6040)

Количество:
Цена: 119 000 руб.
Код товара: 14159

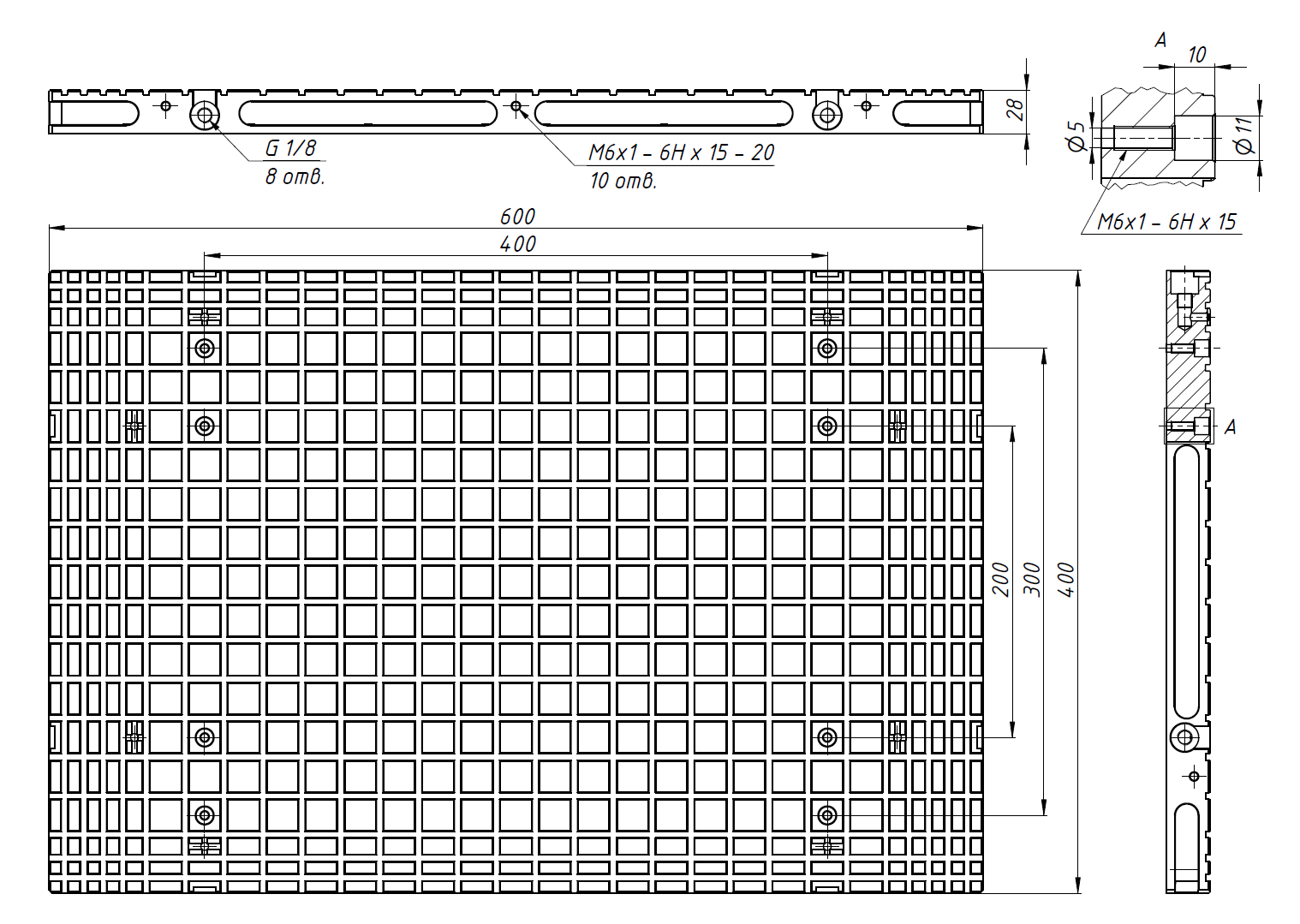

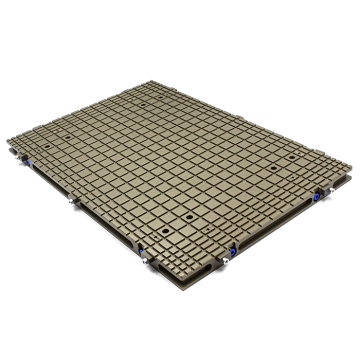

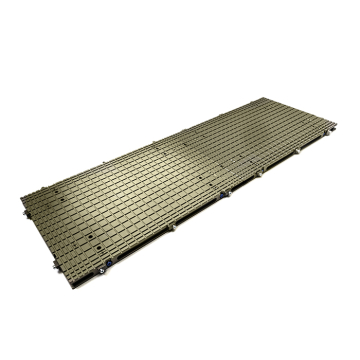

Модульный вакуумный стол размером 600х400 мм из анодированного алюминия дает возможность ускорить рабочий процесс изготовления различных изделий на станке с ЧПУ. Главная задача такого приспособления – быстрая фиксация заготовки на станке без использования сторонних фиксаторов.

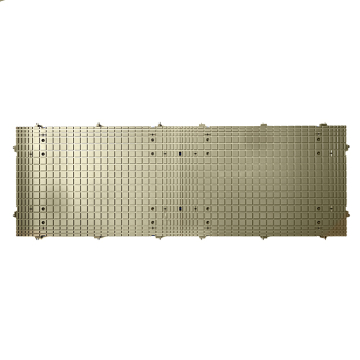

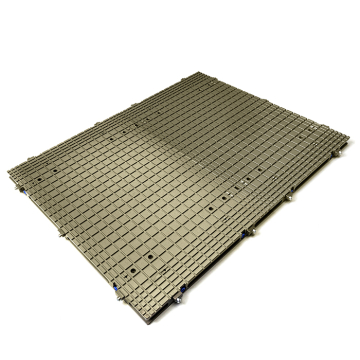

Модульная конструкция позволяет устанавливать несколько таких секций на рабочее поле станка одновременно, делая из них единый вакуумный стол нужного размера. При использовании нескольких секций необходимо соединять их воздушные каналы между собой с помощью пневматических трубок 6х4 длиной 32 мм. Таким образом происходит создание и поддержание вакуума во всех секциях.

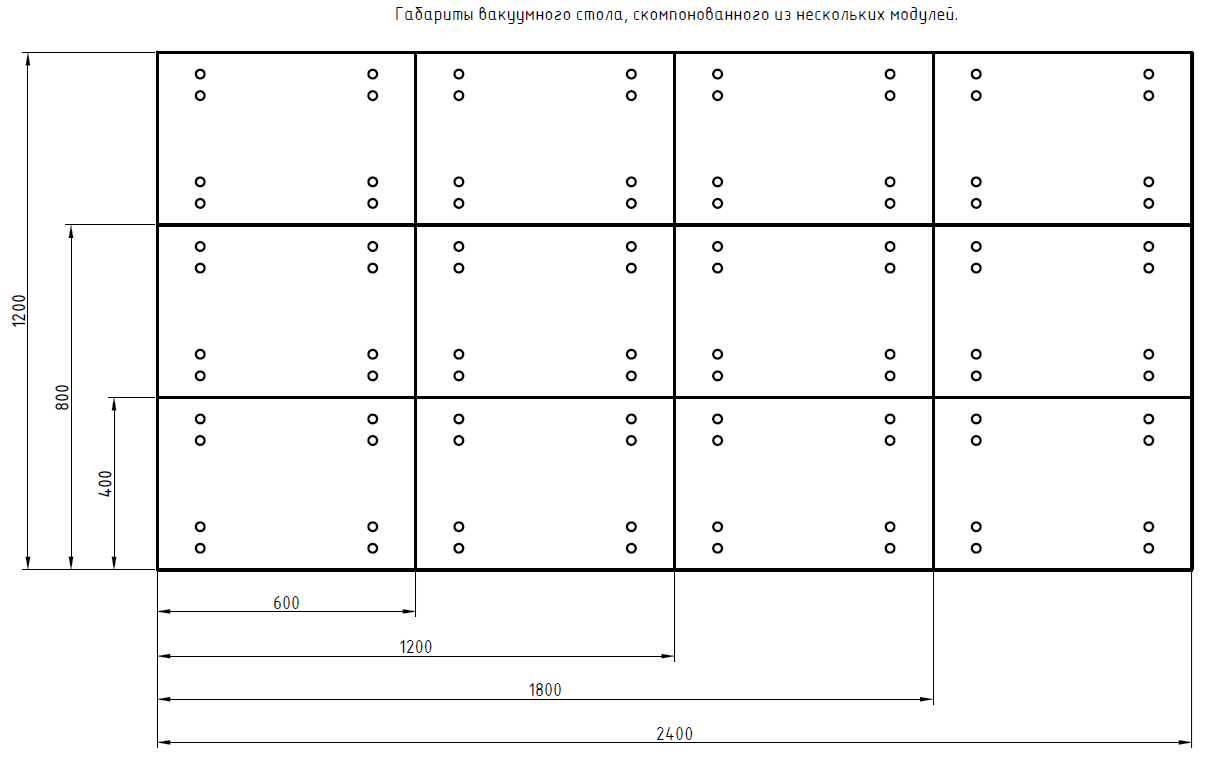

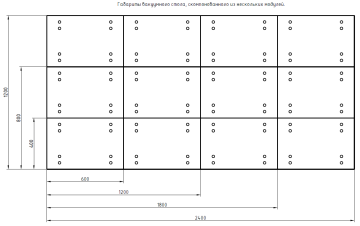

С помощью таких секций можно собирать вакуумные столы больших размеров, например: 1800х1200, 3000х1600 мм и т.д. При этом вакуумная камера будет создаваться по всей площади стола.

Важной особенностью является анодирование с твёрдым покрытием всей поверхности стола. Твердое анодирование увеличивает поверхностную твердость алюминия в 3 раза. Анодированное покрытие повышает устойчивость рабочей поверхности к коррозии, износу, истиранию и повреждениям, значительно увеличивая срок службы стола.

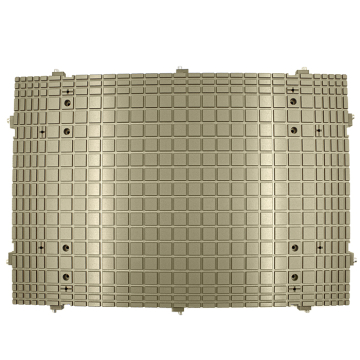

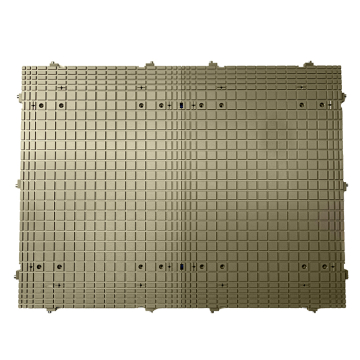

Решетчатая рабочая поверхность позволяет формировать вакуумную камеру под конкретную заготовку. Используя вакуумный шнур диаметром 4 мм можно создавать вакуумную камеру требуемой формы и размера.

Сила прижатия заготовки к столу определяется несколькими факторами:

  1. Высокая глубина вакуума, создаваемая насосом (или компрессором с эжектором);
  2. Ровная поверхность стола;
  3. Качественная подготовка опорной поверхности заготовки.

Для удобства при выставлении заготовок в комплект входит набор ограничителей. Ограничители расположены на боковых сторонах стола и могут быть скрыты поворотом вокруг крепёжного болта.

Для подключения пневмотрубок в столе установлены фитинги PC6-01 (под трубку диаметром 6 мм). Для извлечения трубки из фитинга в комплект входит ключ.

Монтаж вакуумного стола на станке осуществляется болтами через крепёжные отверстия.

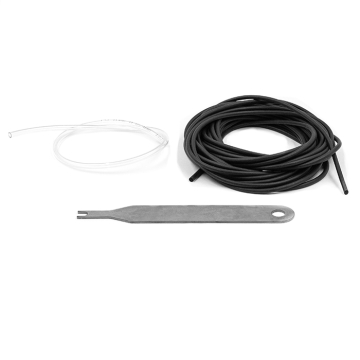

Комплектация:

  1. Основание стола алюминиевое анодированное – 1 шт.
  2. Фитинг PC6-01 – 8 шт.
  3. Ограничитель алюминиевый анодированный – 6 шт.
  4. Болт крепления ограничителя М6х1-16мм – 6 шт.
  5. Ключ для извлечения трубки из фитинга – 1 шт.
  6. Пневмотрубка PU 6x4 – 0.5 м.
  7. Шнур вакуумный диаметром 4 мм – 10 м.
  8. Болт крепления стола М6 – 8 шт.
