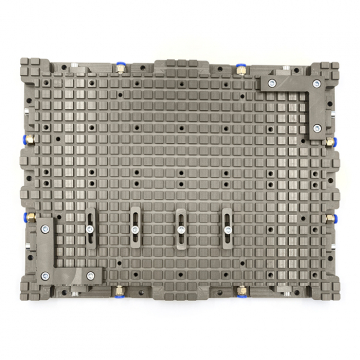

Алюминиевый вакуумный стол 400х300 (ВС 4030)

Вакуумный стол дает возможность ускорить рабочий процесс изготовления различных изделий на станке с ЧПУ. Главная задача такого приспособления – быстрая фиксация заготовки на станке без использования сторонних фиксаторов.

Важной особенностью является анодирование всей поверхности стола. Это позволяет увеличить срок службы стола, снижая износ, так как качественная ровная плоскость стола играет значимую роль при прижиме заготовки.

Создание вакуумной камеры для прижима заготовки выполняется с помощью вакуумного шнура диаметром 4 мм. Благодаря этому можно создать вакуумную камеру любых требуемых размеров в пределах поля стола.

Сила прижатия заготовки к столу определяется несколькими факторами:

1. Высокая глубина вакуума, создаваемая насосом (или компрессором с эжектором);
2. Качественная и ровная поверхность стола;
3. Качественная подготовка базовой поверхности.

Для удобства использования и выставления заготовок в комплект входит набор ограничителей и уголков. Ограничители находятся у каждого угла стола (по два на угол) и могут быть скрыты простым поворотом вокруг крепёжного болта. Уголки устанавливаются на поверхности сетчатого стола и крепятся к болтами в подготовленные для этого отверстия с резьбой. В комплекте так же имеется четыре прижима на случай, если надо закрепить заготовку без использования вакуума (например, для подготовки базовой поверхности без демонтажа стола).

Для подключения трубок для воздуха на стол установлены фитинги PC6-М6 (под трубку диаметром 6 мм). Важно отметить, что на столе в комплекте находится 4 фитинга, но отверстий для откачивания воздуха значительно больше. Это сделано для того, чтобы можно было подвести воздух с любой удобной стороны. Не используемые отверстия перекрыты болтами, чтобы исключить подсасывание воздуха в зону реза.

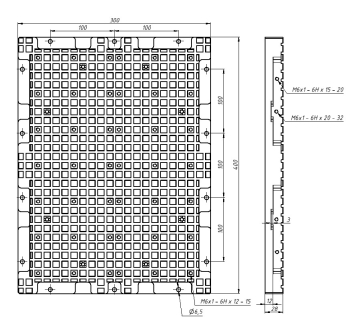

Установка вакуумного стола на станок осуществляется через крепёжные отверстия, расположенные через 100 мм друг от друга, это позволяет крепить стол к Т-пазам многих станков.

Комплектация:

1. Основание стола алюминиевое анодированное – 1 шт
2. Фитинг PC6-М6 – 4 шт
3. Ограничитель алюминиевый анодированный – 8 шт
4. Уголок алюминиевый анодированный – 2 шт
5. Прижим алюминиевый анодированный – 4 шт
6. Болт М6х1 16мм – 12 шт
7. Шнур вакуумный диаметром 4 мм – 2 м
