Цанговый патрон MTB5-ER32-М20

Цанговый патрон MTB5-ER32-М20 — это устройство, которое используется на фрезерных станках с ЧПУ для быстрой и надёжной фиксации режущего инструмента.

Патрон состоит из корпуса, в котором расположена цанга — зажимное приспособление в виде разрезной втулки. Цанга обеспечивает прочное удержание инструмента за счёт сжатия его хвостовика. Для передачи крутящего момента от шпинделя к инструменту используется штревель — специальный элемент, который соединяет патрон со шпинделем станка.

Благодаря конструкции патрона, смена инструмента происходит автоматически и не требует дополнительных манипуляций со стороны оператора станка. Это значительно сокращает время простоя оборудования и повышает производительность работы.

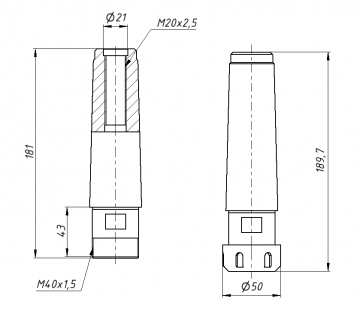

Цанговый патрон MTB5-ER32-М20 с конусом Морзе 5 для фрезерного станка. Оправка предназначена для цанг ER32 для зажима фрез, сверл и другого инструмента с цилиндрическим хвостовиком. Вылет от шпинделя 65 мм, биение в пределах 0,015 мм.

Резьба для крепления штревеля - М20
