Цанговый патрон BT30-ER32-70

Количество:
Цена: 3 180 руб.
Код товара: 12015

Цанговый патрон BT30-ER32-70 — это устройство, которое используется на фрезерных станках с ЧПУ для быстрой и надёжной фиксации режущего инструмента.

Патрон состоит из корпуса, в котором расположена цанга — зажимное приспособление в виде разрезной втулки. Цанга обеспечивает прочное удержание инструмента за счёт сжатия его хвостовика. Для передачи крутящего момента от шпинделя к инструменту используется штревель — специальный элемент, который соединяет патрон со шпинделем станка.

Благодаря конструкции патрона, смена инструмента происходит автоматически и не требует дополнительных манипуляций со стороны оператора станка. Это значительно сокращает время простоя оборудования и повышает производительность работы.

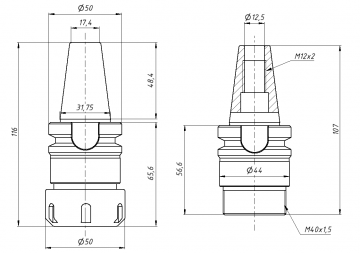

Цанговый патрон BT30-ER32-70 предназначен для установки в шпиндель станка, служит для крепления осевого режущего инструмента с цилиндрическим хвостовиком при помощи зажимных цанг типа ER32 DIN 6499, диапазон зажима которых составляет от 2 до 20 мм, в зависимости от размера установленной цанги. Класс балансировки G6.3 12000 об/мин.

В цанговом патроне предусмотрена подача смазочно-охлаждающей жидкости СОЖ через центральное отверстие (тип AD). В комплект поставки входит гайка для крепления цанг (тип UM), которая затягивается ключом. Вылет патрона от шпинделя 70 мм.

Характеристики:

Назначение патрона
Цанговый
Вид станка
Фрезерный
Размер хвостовика
BT30
Диаметр (мм)
50.0
Тип оправки
BT-ER Цанговый патрон
Размер цанги
ER32
Длина вылета от шпинделя (L, мм)
70
Зажимаемый диаметр d, мм
2-20
Вид
Тип UM
Подача СОЖ
Тип AD (через центральное отверстие)
Класс балансировки
G6.3 12000 об/мин

Внимание! Штревель в комплект не входит.
