Цанговый патрон BT30-ER32-60-ZY

Цанговый патрон BT30-ER32-60-ZY — это устройство, которое используется на фрезерных станках с ЧПУ для быстрой и надёжной фиксации режущего инструмента.

Патрон состоит из корпуса, в котором расположена цанга — зажимное приспособление в виде разрезной втулки. Цанга обеспечивает прочное удержание инструмента за счёт сжатия его хвостовика. Для передачи крутящего момента от шпинделя к инструменту используется штревель — специальный элемент, который соединяет патрон со шпинделем станка.

Благодаря конструкции патрона, смена инструмента происходит автоматически и не требует дополнительных манипуляций со стороны оператора станка. Это значительно сокращает время простоя оборудования и повышает производительность работы.

Цанговый патрон BT30-ER32-60-ZY для фрезерного станка. Оправка предназначена для цанг ER32 по стандарту DIN 6499 для зажима фрез, сверл и другого инструмента с цилиндрическим хвостовиком. Вылет от шпинделя 60 мм, биение в пределах 0,003 мм

В комплект к патрону BT30-ER32-60 входит гайка для цанг ER32-UM. Цанги ER32, ключ - приобретаются отдельно.

Цанговый патрон BT-ER предназначен для надежного центрирования и фиксации режущего инструмента.

Форма патрона AD ‒ подача СОЖ через сквозное отверстие. Форма AD/B  ‒ подача СОЖ через сквозное отверстие и фланец. Балансировка G6.3/15000 об/мин или G2.5/25000 об/мин.

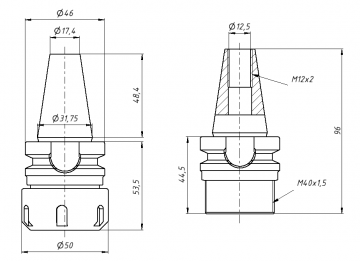

Технические характеристики:

Внимание! Штревель в комплект не входит.
