ISO40-ER16-100 цанговый патрон (DIN2080)

ISO40-ER16-100 цанговый патрон (DIN2080)
ISO40-ER16-100 цанговый патрон (DIN2080)
ISO40-ER16-100 цанговый патрон (DIN2080)

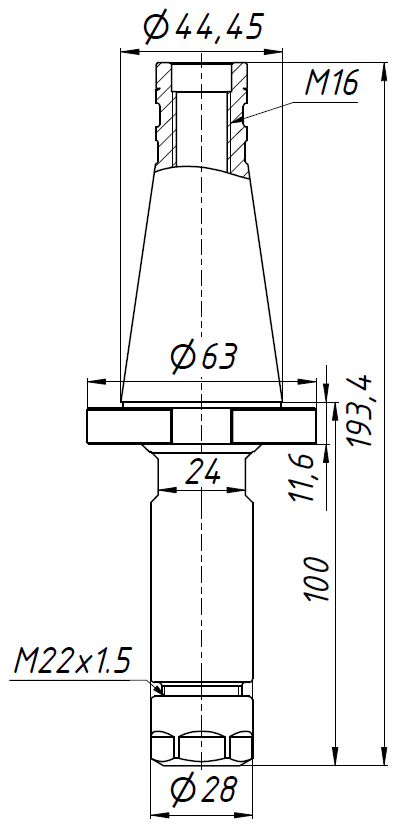

Чертеж
3D модель в STP формате
Количество:
Цена: 3 940 руб.
Код товара: 16676

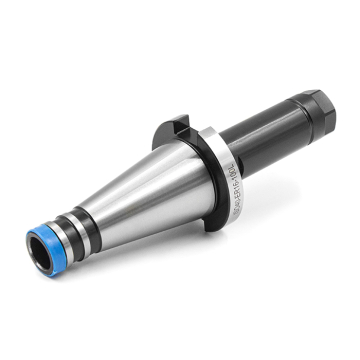

Цанговый патрон ISO40-ER16-100 (DIN2080) для фрезерного станка.

Патрон предназначен для работы c режущим инструментом с цилиндрическим хвостовиком. Инструмент зажимается с помощью цанг ER16 по стандарту DIN 6499.

Хвостовик патрона - конус ISO40 (DIN2080). Фиксация хвостовика ISO40 в шпинделе производится при помощи штревельного болта M16.

Конус ISO предназначен для универсальной механической обработки на средних скоростях вращения шпинделя. Специальные пазы на фланце осуществляют передачу вращающего момента и предотвращают проворачивание патрона.

Патрон применяется для работы на станках с ручной сменой инструмента. Оснащен каналом для подачи СОЖ через инструмент.

Вылет от шпинделя 100 мм.

Биение в пределах 0,003 мм.

Балансировка G6.3/25000 об/мин.

Внимание!!! Штревель и цанги в комплект не входят.
