LFC-55-78-19-20

LFC-55-78-19-20

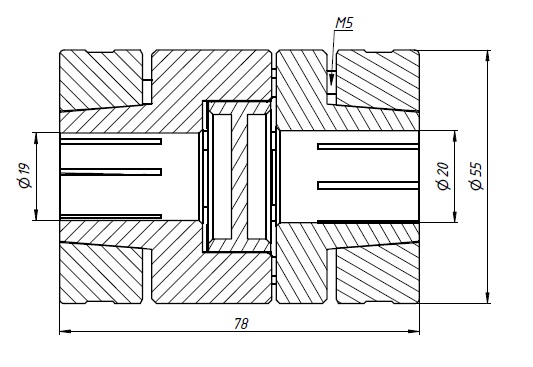

Чертеж
3D модель в STP формате

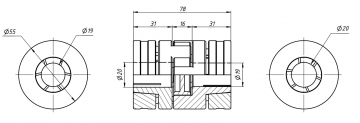

Чертеж
Количество:
Цена: 3 240 руб.
Код товара: 10274

Корпус разборный, две полумуфты из алюминиевого сплава соединены амортизирующей полиуретановой вставкой. Каждая полумуфта фиксируется цанговым зажимом с винтами. Муфта применяется в узлах, где требуются компенсации несоосности валов и угла между валами. Передает высокий крутящий момент, поглощает вибрации. При высокой нагрузке, полиуретановая вставка подвержена нормальному износу, в передаче может возникать люфт.

Наименование

d1, мм

d2, мм

D, мм

L, мм

М

Момент, Н*м

Центровка, мм

Несоосность

Скорость, об/мин

LFC-55-78-19-20

19

20

55

78

5

80

±0,2

1°

8 300
