Удлинитель MT5-MT5 335mm

Удлинитель MT5-MT5 335mm
Удлинитель MT5-MT5 335mm
Удлинитель MT5-MT5 335mm
Чертеж
3D модель в STP формате
Чертеж
Количество:
Цена: 9 850 руб.
Код товара: 15159

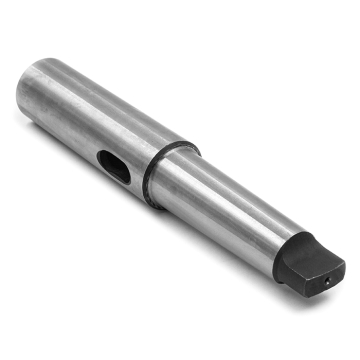

Втулка переходная (удлинитель) конуса Морзе КМ5 (MT5).

Удлинитель используется в случаях, когда вылета режущего инструмента недостаточно для работы с заготовкой.

Хвостовик – конус Морзе MTA5 с лапкой для фиксации удлинителя в шпинделе и предотвращения его проворачивания.

Оправка – конус Морзе MTA5 с пазом для лапки хвостовика инструмента.

Удлинитель оснащен сквозным поперечным отверстием для наглядной фиксации лапки инструмента в оправке и облегчения последующего извлечения инструмента.

Длина L, мм 335
Хвостовик (наружный конус) Конус Морзе с лапкой MTA5
Оправка (внутренний конус) Конус Морзе с лапкой MTA5
Длина хвостовика l1, мм 156
Длина оправки l2, мм 179
Наружный диаметр ØD, мм 54
Внутренний диаметр Ød, мм 44,399
