SC-10H80 кулачки сырые для токарного патрона

SC-10H80 кулачки сырые для токарного патрона
SC-10H80 кулачки сырые для токарного патрона
SC-10H80 кулачки сырые для токарного патрона
Чертеж
3D модель в STP формате
Количество:
Цена: 8 250 руб.
Код товара: 12870

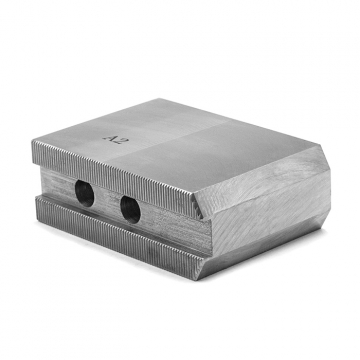

Сырые накладные кулачки SC-10H80 к гидравлическим токарным патронам. Для токарного патрона диаметром 250 мм (10"). Комплект состоит из 3 шт. Стальные незакаленные кулачки.

Токарные сырые кулачки SC-10H80 с зубчатой метрической рейкой. Шаг зуба рейки 1.5x60°.

Сырые (мягкие) токарные кулачки SC-10H80 легко расточить с помощью приспособления для расточки кулачков JB-10. Сырые кулачки растачивают, ориентируясь на технические параметры детали, в соответствии с формой и диаметром. Такая индивидуальная подгонка гарантирует достаточную точность центрирования и 100% перпендикулярность поверхностей.

Технические характеристики:

S1:

110
S2:

40
S3:

80
S4: 16
S5:

5
S6:

70
S7:

30
S8:

50
S9:

∅13 для болтов М12
S10: 30
N 1.5
Тип кулачка:

Сырой стандартный
Вид кулачка:

Накладной

Прямой
Диаметр патрона: 250 мм (10")
Шаг зуба (N):

1,5х60⁰
