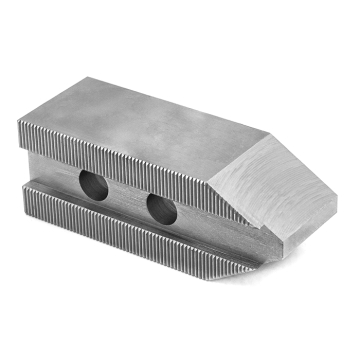

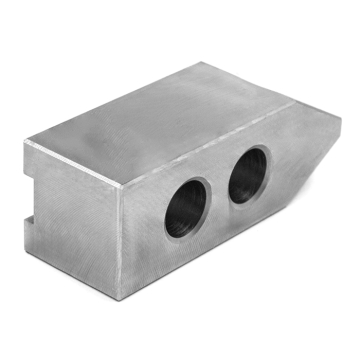

SC-10H42P60 кулачки сырые для токарного патрона

SC-10H42P60 кулачки сырые для токарного патрона
SC-10H42P60 кулачки сырые для токарного патрона
SC-10H42P60 кулачки сырые для токарного патрона

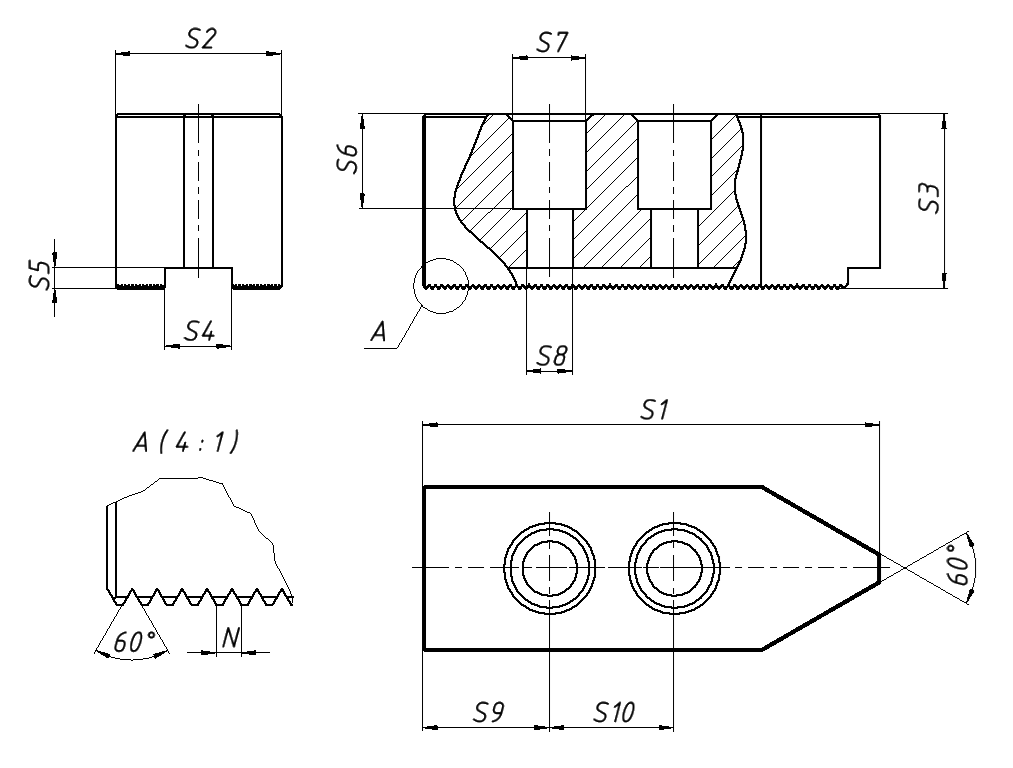

Чертеж
Количество:
Цена: 4 200 руб.
Код товара: 15884

Сырые накладные кулачки SC-10H42P60 к гидравлическим токарным патронам. Для токарного патрона диаметром 250 мм (10"). Кулачки с зубчатой метрической рейкой. Шаг зуба рейки 1.5x60°.

Сырые (мягкие) токарные кулачки SC-10H42P60 легко расточить с помощью приспособления для расточки кулачков JB-10. Сырые кулачки растачивают, ориентируясь на технические параметры детали, в соответствии с формой и диаметром. Такая индивидуальная подгонка гарантирует достаточную точность центрирования и 100% перпендикулярность поверхностей.

Комплект состоит из 3 шт.

S1: 110 мм
S2: 40 мм
S3: 42 мм
S4: 16 мм
S5: 5 мм
S6: 27,8 мм
S7: ∅19 мм
S8: ∅13 мм
S9: 30,5 мм
S10: 30 мм
Тип кулачка: Сырой, заостренный 60°
Вид кулачка: Накладной, прямой
Диаметр патрона: 250 мм (10")
Шаг зуба (N): 1,5 мм
