SC-10 120° кулачки сырые

SC-10 120° кулачки сырые
SC-10 120° кулачки сырые
SC-10 120° кулачки сырые

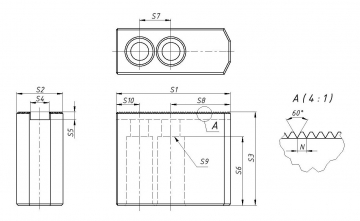

Чертеж
3D модель в STP формате
Количество:
Цена: 4 640 руб.
Код товара: 12872

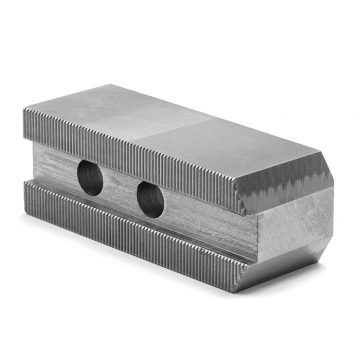

Сырые накладные кулачки SC-10 120° к гидравлическим токарным патронам. Для токарного патрона диаметром 250 мм (10"). Комплект состоит из 3 шт. Стальные незакаленные кулачки.

Токарные сырые кулачки SC-10 120° с зубчатой метрической рейкой. Шаг зуба рейки 1.5x60°.

Сырые (мягкие) токарные кулачки SC-10 120° легко расточить с помощью приспособления для расточки кулачков JB-10. Сырые кулачки растачивают, ориентируясь на технические параметры детали, в соответствии с формой и диаметром. Такая индивидуальная подгонка гарантирует достаточную точность центрирования и 100% перпендикулярность поверхностей.

Технические характеристики:

S1:

110
S2:

40
S3:

42
S4: 16
S5:

5
S6:

27
S7:

30
S8:

50
S9:

∅13 для болтов М12
S10: 30
N 1.5
Тип кулачка:

Сырой стандартный
Вид кулачка:

Накладной

Прямой
Диаметр патрона: 250 мм (10")
Шаг зуба (N):

1,5х60⁰
