SC-08H60 кулачки сырые для токарного патрона

SC-08H60 кулачки сырые для токарного патрона
SC-08H60 кулачки сырые для токарного патрона
SC-08H60 кулачки сырые для токарного патрона
Чертеж
3D модель в STP формате
Количество:
Цена: 5 150 руб.
Код товара: 12874

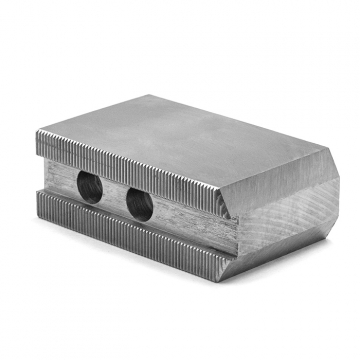

Сырые накладные кулачки SC-08H60 к гидравлическим токарным патронам. Для токарного патрона диаметром 200 мм (8"). Комплект состоит из 3 шт. Стальные незакаленные кулачки.

Токарные сырые кулачки SC-08H60 с зубчатой метрической рейкой. Шаг зуба рейки 1.5x60°.

Сырые (мягкие) токарные кулачки SC-08H60 легко расточить с помощью приспособления для расточки кулачков JB-08. Сырые кулачки растачивают, ориентируясь на технические параметры детали, в соответствии с формой и диаметром. Такая индивидуальная подгонка гарантирует достаточную точность центрирования и 100% перпендикулярность поверхностей.

Технические характеристики:

S1:

95
S2:

35
S3:

60
S4: 14
S5:

5
S6:

40
S7:

25
S8:

46
S9:

∅13 для болтов М12
S10: 30
N 1.5
Тип кулачка:

Сырой стандартный
Вид кулачка:

Накладной

Прямой
Диаметр патрона: 200 мм (8")
Шаг зуба (N):

1,5х60⁰
