SC-08H100 кулачки сырые для токарного патрона

SC-08H100 кулачки сырые для токарного патрона
SC-08H100 кулачки сырые для токарного патрона
SC-08H100 кулачки сырые для токарного патрона
Чертеж
3D модель в STP формате
Количество:
Цена: 8 200 руб.
Код товара: 12875

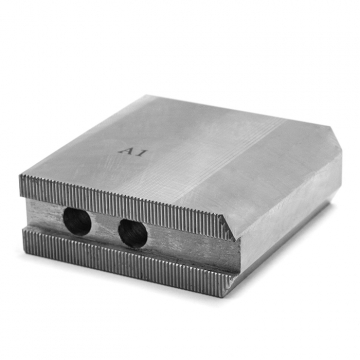

Сырые накладные кулачки SC-08H100 к гидравлическим токарным патронам. Для токарного патрона диаметром 200 мм (8"). Комплект состоит из 3 шт. Стальные незакаленные кулачки.

Токарные сырые кулачки  SC-08H100 с зубчатой метрической рейкой. Шаг зуба рейки 1.5x60°.

Сырые (мягкие) токарные кулачки  SC-08H100 легко расточить с помощью приспособления для расточки кулачков JB-08. Сырые кулачки растачивают, ориентируясь на технические параметры детали, в соответствии с формой и диаметром. Такая индивидуальная подгонка гарантирует достаточную точность центрирования и 100% перпендикулярность поверхностей.

Технические характеристики:

S1:

95
S2:

35
S3:

100
S4: 14
S5:

5
S6:

85
S7:

25
S8:

46
S9:

∅13 для болтов М12
S10: 30
N 1.5
Тип кулачка:

Сырой стандартный
Вид кулачка:

Накладной

Прямой
Диаметр патрона: 200 мм (8")
Шаг зуба (N):

1,5х60⁰
