SC-06H120 кулачки сырые

SC-06H120 кулачки сырые
SC-06H120 кулачки сырые
SC-06H120 кулачки сырые
Чертеж
3D модель в STP формате
Количество:
Цена: 7 510 руб.
Код товара: 12879

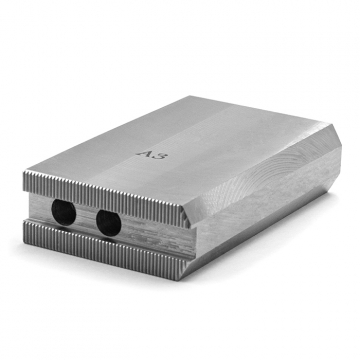

Сырые накладные кулачки SC-06H120 к гидравлическим токарным патронам. Для токарного патрона диаметром 150 мм (6"). Комплект состоит из 3 шт. Стальные незакаленные кулачки.

Токарные сырые кулачки SC-06H120 с зубчатой метрической рейкой. Шаг зуба рейки 1.5x60°.

Сырые (мягкие) токарные кулачки SC-06H120 легко расточить с помощью приспособления для расточки кулачков JB-06. Сырые кулачки растачивают, ориентируясь на технические параметры детали, в соответствии с формой и диаметром. Такая индивидуальная подгонка гарантирует достаточную точность центрирования и 100% перпендикулярность поверхностей.

Технические характеристики:

S1:

73
S2:

30
S3:

120
S4: 12
S5:

5
S6:

100
S7:

20
S8:

38
S9:

∅11 для болтов М10
S10: 15
N 1.5
Тип кулачка:

Сырой стандартный
Вид кулачка:

Накладной

Прямой
Диаметр патрона: 150 мм (6")
Шаг зуба (N):

1,5х60⁰
