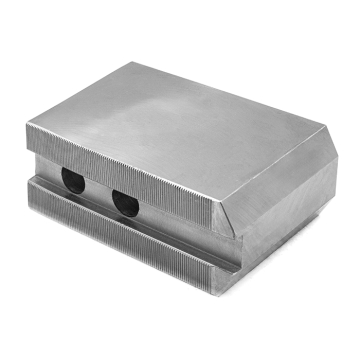

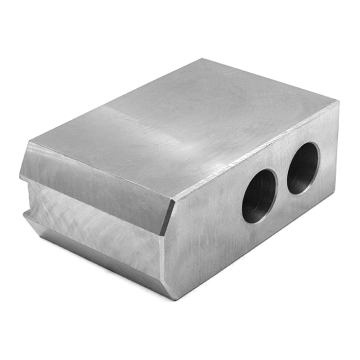

Кулачки токарные SC-15H110-22 к патрону (15”)

Кулачки токарные SC-15H110-22 к патрону (15”)
Кулачки токарные SC-15H110-22 к патрону (15”)
Кулачки токарные SC-15H110-22 к патрону (15”)

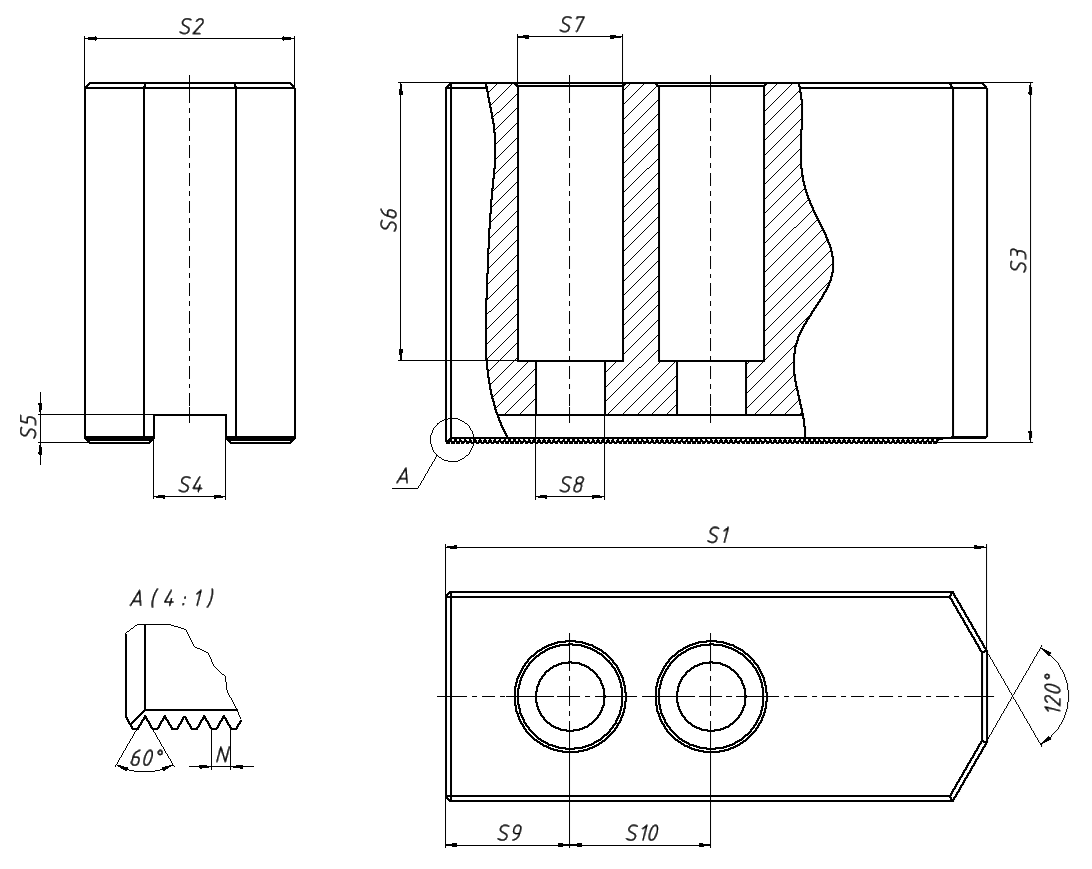

Чертеж
Количество:
Цена: 29 700 руб.
Код товара: 15876

Сырые накладные кулачки SC-15H110-22 к гидравлическим токарным патронам. Для токарного патрона диаметром 381 мм (15"). Кулачки с зубчатой метрической рейкой. Шаг зуба рейки 1,5x60°.

Сырые (мягкие) токарные кулачки SC-15H110-22 легко расточить с помощью приспособления для расточки кулачков JB-15. Сырые кулачки растачивают, ориентируясь на технические параметры детали, в соответствии с формой и диаметром. Такая индивидуальная подгонка гарантирует достаточную точность центрирования и 100% перпендикулярность поверхностей.

Комплект состоит из 3 шт.

S1: 165 мм
S2: 64 мм
S3: 110 мм
S4: 22 мм
S5: 8,5 мм
S6: 85 мм
S7: ∅32 мм
S8: ∅21 мм
S9: 38 мм
S10: 43 мм
Тип кулачка: Сырой, высокий
Вид кулачка: Накладной, прямой
Диаметр патрона: 381 мм (15")
Шаг зуба (N): 1,5 мм
