Тиски глобусные станочные QW125

Тиски глобусные станочные QW125
Тиски глобусные станочные QW125
Тиски глобусные станочные QW125

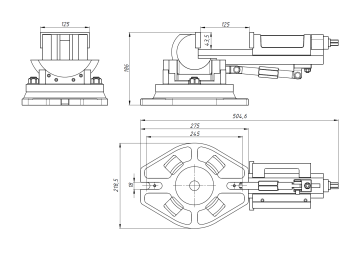

Чертеж
3D модель в STP формате
Количество:
Цена: 47 200 руб.
Код товара: 13947

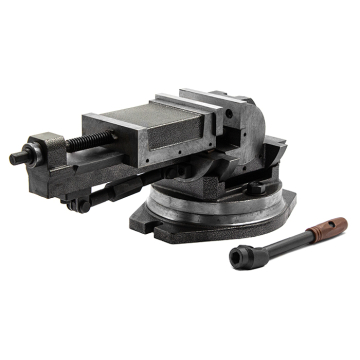

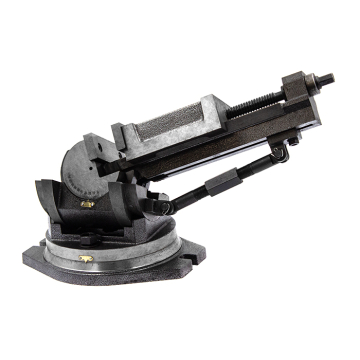

Тиски станочные глобусные трехосевые QW125. Используются на фрезерных, расточных, сверлильных и других станках, в том числе - с ЧПУ. На тисках реализована установка положения в трех осях. Поворотное основание 360 градусов. Угол подъема вперед до 90 градусов. Угол наклона влево и вправо до 45 градусов. Тиски снабжены шкалами с ценой деления в 1 градус. Корпус тисков выполнен из чугуна, а сменные губки - из стали.

В комплекте с тисками поставляется рукоятка привода ходового винта и две направляющие шпонки.

Модель QW125
Ширина губок 125 мм
Максимальное открытие губок 125 мм
Высота губок 44 мм
Максимальный угол переднего
наклона		 90°
Угол поворота в обоих направлениях 45° в левую
и правую стороны
Цена деления шкал 1°
Вес 27 кг

Параметры точности

Перпендикулярность неподвижной губки к верхней направляющей поверхности корпуса тисков На длине 100 мм не более 0,060 мм
Перпендикулярность подвижной губки к верхней направляющей поверхности корпуса тисков На длине 100 мм не более 0,10 мм
Параллельность между подвижной и неподвижной губками На длине 100 мм не более 0,10 мм
Параллельность верхней установочной базы к поверхности основания На длине 100 мм не более 0,15 мм
