Тиски глобусные станочные Q41100

Тиски глобусные станочные Q41100
Тиски глобусные станочные Q41100
Тиски глобусные станочные Q41100

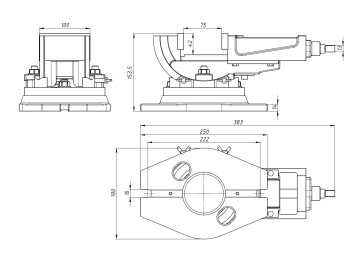

Чертеж
3D модель в STP формате
Количество:
Цена: 20 300 руб.
Код товара: 13945

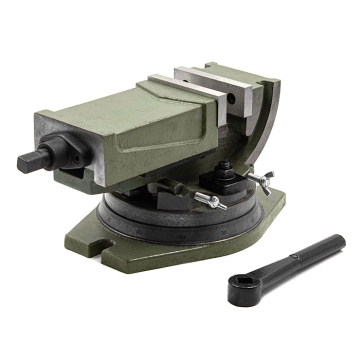

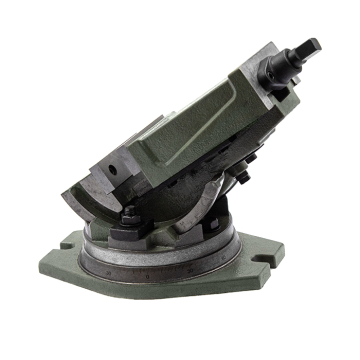

Тиски станочные глобусные двухосевые Q41100. Используются на фрезерных, расточных, сверлильных и других станках, в том числе - с ЧПУ. На тисках реализована установка положения в двух осях. Поворотное основание 360 градусов. Угол подъема вперед до 90 градусов. Тиски снабжены шкалами с ценой деления в 1 градус. Ходовой винт тисков - в закрытом исполнении, что предотвращает попадание стружки и увеличивает ресурс. Корпус тисков выполнен из чугуна, а сменные губки - из стали.

В комплекте с тисками поставляется рукоятка привода ходового винта и две направляющие шпонки.

Модель Q41100
Ширина губок 100 мм
Максимальное открытие губок 75 мм
Высота губок 42 мм
Максимальный угол переднего
наклона		 90°
Цена деления шкал 1°
Вес 15 кг

Параметры точности

Параллельность верхней установочной базы к поверхности основания На длине 100 мм не более 0,06 мм
Перпендикулярность неподвижной и подвижной губок тисков к верхней установочной базе На длине 100 мм не более 0,05 мм
Параллельность между подвижной и неподвижной губками На длине 100 мм не более 0,05 мм
Параллельность заготовки зажатой губками к основанию в направлении подъема при 30° и 60° На длине 100 мм не более 0,08 мм
