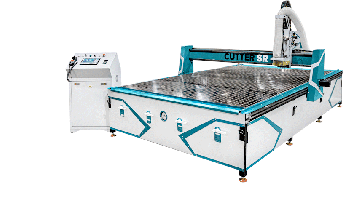

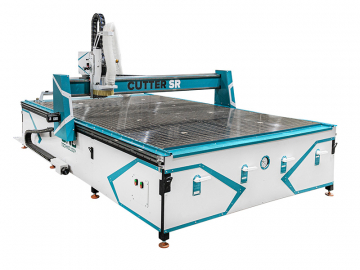

Фрезерно-гравировальный станок Cutter SR на зубчатой рейке

Рабочее поле SR
Т-стол SR
Рабочий стол из ламинированной фанеры SR
Мощность шпинделя:
Шаговые двигатели с энкодером:
Система аспирации:
Количество:
Цена: 356 000 руб.
Информация

Как отправить заявку на оформление рассрочки?

  1. Нажимая на кнопку «Подробнее о рассрочке», Вы заполняете требуемые поля.
  2. Наш менеджер связывается с Вами, помогает правильно заполнить заявку.
  3. В течение 30 минут с Вами связывается специалист и озвучивает решение банка.
  4. Вам остается только подписать банковские документы.

Требования к заемщику:

  1. паспорт гражданина РФ;
  2. постоянная регистрация на территории РФ;
  3. возраст от 18 лет до 70 лет;
  4. наличие постоянного места работы.

Условия рассрочки:

  • Срок кредита – от 4 месяцев до 2 лет.
  • Сумма кредита – от 3 000 до 400 000 руб.

Банки-партнеры:

Банки-партнеры

Станок предназначен для раскроя листовых материалов, таких как фанера, МДФ, пластик, алюкобонд и т.п., а также их 3Д обработки.

Станок приводится в движение с помощью шаговых двигателей NEMA 34 длиной 118 мм через реечную передачу.

Для обеспечения плавности хода и быстрого разгона двигателей при старте на станке установлены ременные редукторы.

Станок способен обрабатывать материалы на скорости до 12 м/мин и перемещаться со скоростью 24 м/мин, что делает его весьма продуктивным при раскрое листовых материалов.

На станке установлены профильные направляющие серии GHR20 по осям X и Y и GHR15 по оси Z, что обеспечивает точность и жёсткость перемещений.

Благодаря использованию реечной передачи данная серия станков имеет большой ряд рабочих полей от размера 1550х1550 мм до размера 2040х4100 мм. Рабочий ход оси Z составляет 120 или 220 мм.

Широкий выбор дополнительных опций на данную модель позволяет наиболее эффективно наладить оборудование под конкретную задачу.

Дополнительными опциями к станку являются:

  • Установка шпинделя мощностью до 3 кВт с воздушным или жидкостным охлаждением.
  • Установки двигателей с энкодером.
  • Установка масляного тумана для охлаждения фрезы.
  • Поворотная ось.
  • Система аспирации.
  • Чиллер.
  • Установка лазерного модуля.
  • Стол из алюминиевого профиля 30х150 мм с Т-пазами 8мм.
  • Вакуумный стол.
  • Система управления: Mach3, NC-Studio, DSP пульты, Craftex (LinuxCNC).

Базовая комплектация

  • Станок.
  • Блок управления с ПО Craftex (Linux CNC).
  • Шпиндель 1.5 кВт, 2400 об/мин с воздушным охлаждением.
  • Стол из ламинированной фанеры.
  • ЗИП комплект.

X

Y

Z

Тип передачи

Рейка

ШВП

Типоразмер

1520 М 1,5

1605

Линейные направляющие

Профильные рельсы GHR20

Профильные рельсы GHR15

Модель шагового двигателя

86HS118

Максимальная накопленная погрешность зубчатой рейки, мм/м

0,1

Дискретность позиционирования мм

0,007

Система управления

В базовой комплектации - Craftex (Linux CNC)

Опционально - MACH 3, NC-Studio, DSP пульт

Модель шпинделя

GDZ (Шпиндель жидкостного охлаждения)

Мощность шпинделя, кВт

В базовой комплектации 1,5

Опционально до 3

Система смазки

Ручная

Максимальная мощность, потребляемая станком без шпинделя, кВт

1

Напряжение питания

~ 220 ± 5% / 50 Гц

Относительная влажность

≤50% при 25-40°С

≤75% при 10-25°С

Диапазон допустимой температуры окружающей среды, °С

10 – 40

Рабочее поле XYZ, мм

Габариты в упаковке (ШДВ), мм

Габариты на рабочем месте (ШДВ), мм

Масса, кг

1550х1550х120

1960х2100х1500

2200х2300х1570

400

1550х1550х220

1960х2100х1650

2200х2300х1720

410

1550х2100х120

1960х2650х1500

2200х2850х1570

450

1550х2100х220

1960х2650х1650

2200х2850х1720

460

1550х2600х120

1960х3150х1500

2200х3350х1570

500

1550х2600х220

1960х3150х1650

2200х3350х1720

510

1550х3100х120

1960х3650х1500

2200х3850х1570

550

1550х3100х220

1960х3650х1650

2200х3850х1720

560

1550х4100х120

1960х4650х1500

2200х4850х1570

650

1550х4100х220

1960х4650х1650

2200х4850х1720

660

2040х2100х120

2450х2650х1500

2700х2850х1570

600

2040х2100х220

2450х2650х1650

2700х2850х1720

610

2040х2600х120

2450х3150х1500

2700х3350х1570

660

2040х2600х220

2450х3150х1650

2700х3350х1720

670

2040х3100х120

2450х3650х1500

2700х3850х1570

720

2040х3100х220

2450х3650х1650

2700х3850х1720

730

2040х4100х120

2450х4650х1500

2700х4850х1570

840

2040х4100х220

2450х4650х1650

2700х4850х1720

850
