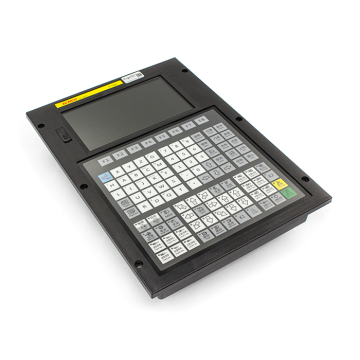

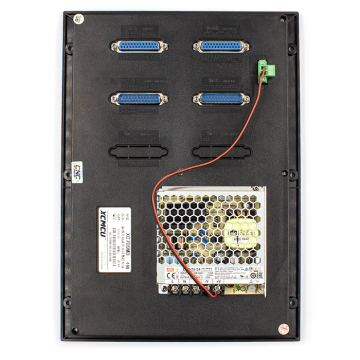

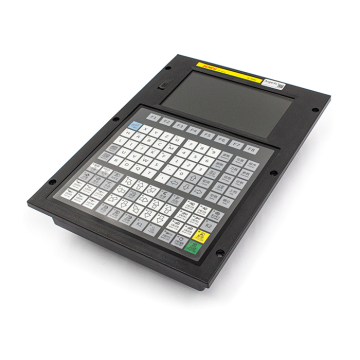

XC709MD 4-axis

XC709MD — это многофункциональная многоцелевая система числового программного управления для разработки нового поколения систем ЧПУ. Она поддерживает обработку сверления, нарезания резьбы и автоматическое питание. XC709MD использует 32-битный высокопроизводительный микропроцессор, технологию управления в реальном времени и аппаратную интерполяционную технологию. Особенности программного и аппаратного обеспечения:

• основанна на 32-битном микропроцессоре и обеспечивающая полную связь, точность интерполяции 0,001 мм и максимальную скорость 30 м/мин. Она поддерживает направление + импульс и ортогональный импульс, а также имеет возможность одновременного выполнения трёх программ.

• оснащена 7-дюймовым цветным широкоэкранным ЖК-дисплеем с разрешением 800x480 и интерфейсом в стиле Windows, а также восемью функциональными клавишами для удобства использования и изучения. XC709MD имеет встроенное пространство для программы объёмом 512 Мбайт и поддерживает хранение 500 программ деталей.

• оснащён портами USB для чтения и записи файлов USB-накопителей и резервного копирования данных. Система имеет ввод 24 (расширяемый до 96) точек и вывод 24 (расширяемый до 96) точек, что делает её гибкой и удобной в использовании.

• поддерживает китайский и английский интерфейсы работы, а также имеет полную справочную информацию для более удобного использования. Система использует управление ускорением и замедлением перед интерполяцией, поддерживает несколько уровней прав доступа и функцию временной блокировки системы.

• поддерживает библиотеку ножей с самопрограммированием и работу со сторонним программным обеспечением, что обеспечивает гибкость и удобство использования.

Технические характеристики:

– Напряжение питания AC220В+10%-15%, 50Гц±1Гц

– Дискретность шага 0.001 мм, максимальная скорость 30 м/мин

– Кол-во управляемых осей 6 (X, Y, Z, A, B, C)

– Сигналы управления PUL/DIR

– Частота сигналов управления: 100/200/500 кГц (500 кГц может быть достигнуто только со всеми режимами ортогонального вывода осей)

– Поддержка 2-х аналоговых шпинделей, из которых один может использоваться как цифровой шпиндель (вместо одной из осей)

– 24 вх/вых
