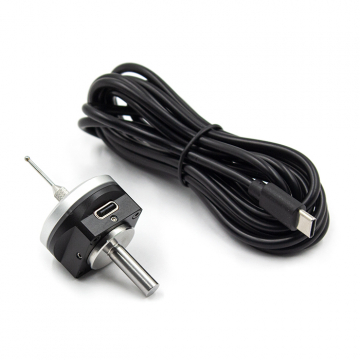

Центроискатель T05C

Центроискатель T05C
Центроискатель T05C
Центроискатель T05C
Инструкция
3D модель в STP формате

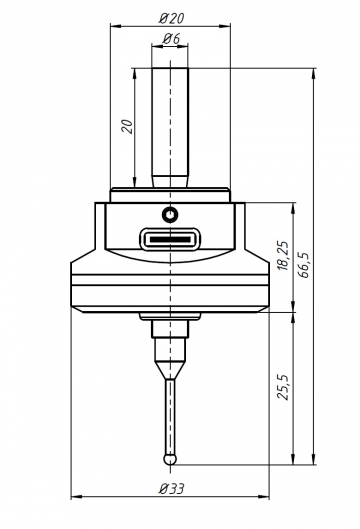

Чертеж
Количество:
Цена: 20 200 руб.
Код товара: 9445

Центроискатель предназначен для реализации методов определения координат и размеров заготовки, установленной на рабочем столе станка с числовым программным управлением (ЧПУ), путем горизонтального (бокового), либо вертикального касания. Данное устройство лишь передает электрический сигнал (при касании) в систему. Далее, в зависимости от возможностей системы, могут быть произведены одни из следующих операций: определение центра заготовки, нахождение края, измерение линейных размеров и прочее. Прибор может использоваться с LinuxCNC, Mach3 и другими ЧПУ системами.

Питание

+5…24 VDC

Проводники

красный

+ питания

желтый

сигнальный

черный

- питания

Тип выхода

NPN NO

Однонаправленная повторяемость

<0.005 мм

Точность срабатывания (величина, на которую необходимо отклонить измерительный щуп длиной 20 мм для появления сигнала о его срабатывании)

<0.05 мм

Допустимое отклонение щупа в направлениях XYZ

±4 мм
