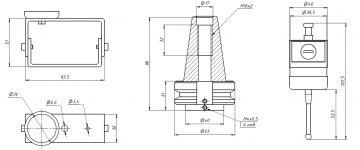

Чертеж
Чертеж
3D модель в STP формате
Количество:
Цена: 282 560 руб.
Код товара: 13056

Центроискатель предназначен для реализации методов определения координат и размеров заготовки, установленной на рабочем столе станка с числовым программным управлением (ЧПУ), путем горизонтального (бокового), либо вертикального касания. Данное устройство лишь передает электрический сигнал (при касании) в систему. Далее, в зависимости от возможностей системы, могут быть произведены одни из следующих операций: определение центра заготовки, нахождение края, измерение линейных размеров и прочее. Прибор может использоваться с LinuxCNC, Mach3 и другими ЧПУ системами.

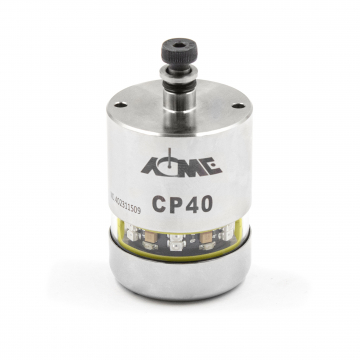

Зонд CP40
Точность <1 мкм, скорость измерения F=50мм/мин
Диаметр основного корпуса 40 мм
Измерение скорости  50 мм/мин
Материал Нержавеющая сталь
Вес 260 гр
Диапазон температур 10°С - 50°С
Уровень защиты  IP 68
Сигнальный режим Инфракрасная передача
Расстояние передачи сигнала ≤5 мм
Защита сигнала С мобильной защитой
Повторяемость срабатывания 0,005
Получатель CRO-2
Область применения и установки Область обработки станков
Сигнал ввода/вывода Сигнал ожидания
Сигнал триггера
Сигнал тревоги батареи
Электрическое соединение

Фланцевое соединение М14
5 контактов 20М с кабелем 5.0М
5 контактов 50М с кабелем 5.0М
Максимальная длина кабеля 5 контактов 20М с кабелем 5.0М
5 контактов 50М с кабелем 5.0М
Уровень защиты IP 68
Рабочая температура 10°С - 40°С
Температура хранения -10°С - 60°С
