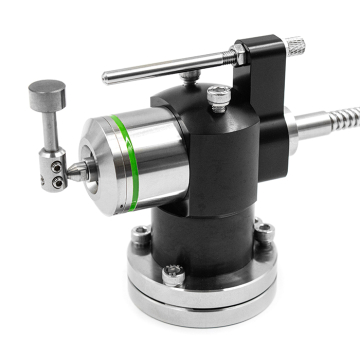

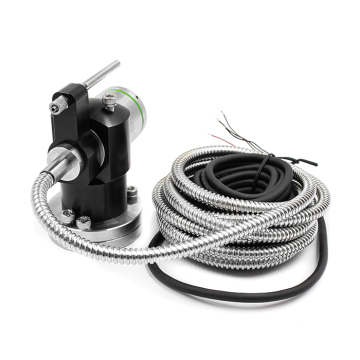

Датчик наладки инструмента WENTAO T12.7

Датчик наладки инструмента WENTAO T12.7
Датчик наладки инструмента WENTAO T12.7

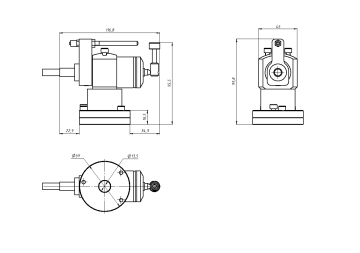

Чертеж
Чертеж
3D модель в STP формате
Руководство
Количество:
Цена: 53 500 руб.
Код товара: 13560

Датчик наладки инструмента WENTAO T12.7 позволяет производить измерения длины инструмента и радиуса инструмента (в 5 плоскостях ±X, ±Y, Z). Конструкция датчика позволяет измерять вращающийся инструмент.

Напряжение питания 24VDC и тип выхода открытый коллектор позволяет устанавливать датчик на большинстве используемых систем управления, таких как FANUC, Siemens, KND, GSK и прочих.

Степень защиты IP67 позволяет использовать датчик в обрабатывающих центрах с использованием СОЖ и масляного тумана.

В комплекте поставляется кронштейн с форсункой для очистки поверхности измерительной пластины сжатым воздухом. Рекомендуемый тип трубки PU 4x2,5.

Тип контакта – нормально открытый (NO)

Параметр

Значение

Сфера применения

Обрабатывающие центры с ЧПУ

Тип подключения

проводной

Тип измерительной пластины

Твердосплавная

Круглая, D12.7mm

Напряжение питания

24VDC ± 10% 20mA

Тип сигнального выхода

Открытый коллектор

Направления измерения

±X, ± Y, Z

Время жизни контактной пары

10 млн. циклов

Длина провода

5 м

Степень защиты

IP67 (IPX8; EN/IEC 60529)

Повторяемость измерения в одном направлении

0.001 мм

Регулировка параллельности

Да

Вес

1055 г

Температура хранения

От -10С до 70С

Температура эксплуатации

0..+50°C

Размеры (ШхВ)

85 х 100 мм
