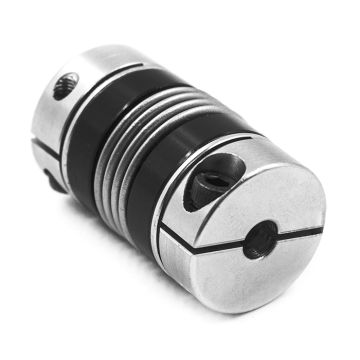

Муфта сильфонная LD 20-34-5-5

Муфта сильфонная LD 20-34-5-5
Муфта сильфонная LD 20-34-5-5

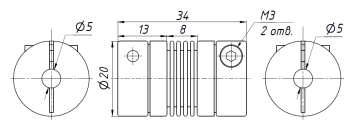

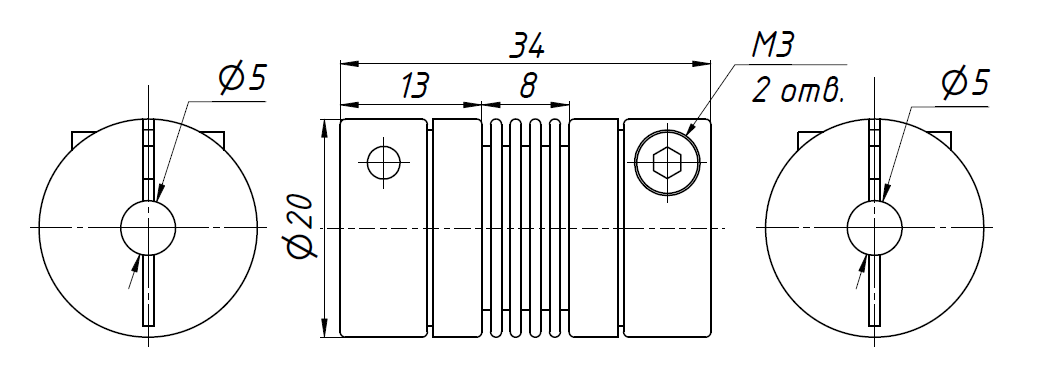

Чертеж
3D модель в STP формате
Количество:
Цена: 1 010 руб.
Код товара: 16694

Муфты сильфонные соединительные серии LD сочетают в себе все преимущества мембранных муфт, такие как жесткость и прочность, но при этом они более гибкие и способны компенсировать угловое смещение сопряженных валов до 2°. Радиальное смещение валов может достигать 0,15 мм.

Наружный диаметр муфты, мм:

20

Длина муфты, мм:

34

Диаметр вала 1, мм:

5

Диаметр вала 2, мм:

5

Номинальный вращающий момент, Н*м:

1,5

Максимальный вращающий момент, Н*м:

2,2

Максимальная скорость вращения, об/мин:

7600

Радиальное смещение валов, мм:

0,15

Угловое смещение валов, °:

2

Количество винтов:

2

Резьба винта:

М3
