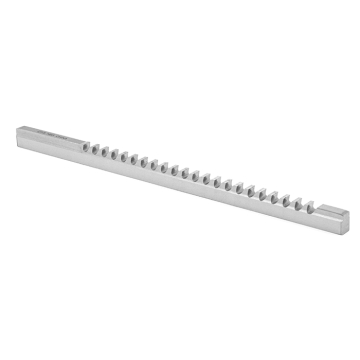

Прошивка шпоночного паза 8mm

Прошивка шпоночного паза 8mm
Прошивка шпоночного паза 8mm
Количество:
Цена: 5 050 руб.
Код товара: 14081

Прошивка для изготовления сквозных шпоночных пазов по ГОСТ 23360-78. Прошивка изготовлена из быстрорежущей стали (HSS), подходит для резки пластиков, различных металлов с твердостью до HRC30.

Резка шпоночного паза производится прессовым методом, путем проталкивания прошивки через направляющую втулку, установленную в отверстие заготовки. Для увеличения глубины паза необходимо повторить операцию проталкивания с использованием подкладки. Главное преимущество такого способа изготовления шпоночных пазов является высокая скорость, точность размеров и формы паза.

Для нарезания пазов 8 мм используются прошивки и направляющие втулки типоразмера C1.

Параметры:

Типоразмер прошивки

Ширина шпоночного паза (мм)

Высота первого зуба (мм)

Высота последнего зуба (мм)

Размеры прошивки (мм)

C1-8

8.01

14.62

15.95

9.64х298.5

Комплектация:

Прошивка: C1-8

Подкладка: C1-1,5 мм - 2 шт

Внимание!!! Направляющие втулки в комплект не входят.
