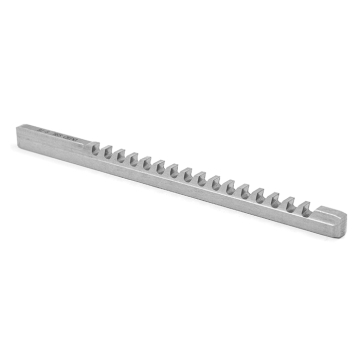

Прошивка шпоночного паза 5mm

Прошивка шпоночного паза 5mm
Прошивка шпоночного паза 5mm
Количество:
Цена: 3 800 руб.
Код товара: 14079

Прошивка для изготовления сквозных шпоночных пазов по ГОСТ 23360-78. Прошивка изготовлена из быстрорежущей стали (HSS), подходит для резки пластиков, различных металлов с твердостью до HRC30.

Резка шпоночного паза производится прессовым методом, путем проталкивания прошивки через направляющую втулку, установленную в отверстие заготовки. Для увеличения глубины паза необходимо повторить операцию проталкивания с использованием подкладки. Главное преимущество такого способа изготовления шпоночных пазов является высокая скорость, точность размеров и формы паза.

Для нарезания пазов 5 мм используются прошивки и направляющие втулки типоразмера B1.

Параметры:

Типоразмер прошивки

Ширина шпоночного паза (мм)

Высота первого зуба (мм)

Высота последнего зуба (мм)

Размеры прошивки (мм)

B1-5

5.01

9.66

10.8

6.45х171.5

Комплектация:

Прошивка: B1-5

Подкладка: B1-0,8 мм - 1 шт

Внимание!!! Направляющие втулки в комплект не входят.
