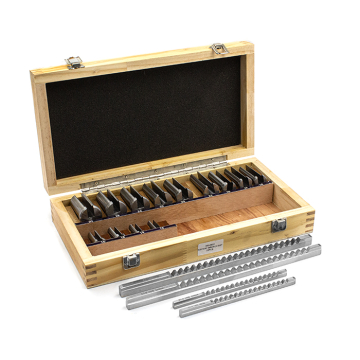

Комплект Прошивки шпоночного паза 22шт (22sets (metric))

Комплект Прошивки шпоночного паза 22шт (22sets (metric))
Комплект Прошивки шпоночного паза 22шт (22sets (metric))
Комплект Прошивки шпоночного паза 22шт (22sets (metric))
Количество:
Цена: 46 400 руб.
Код товара: 14077

Комплект для изготовления сквозных шпоночных пазов по ГОСТ 23360-78. Прошивки изготовлены из быстрорежущей стали (HSS), подходят для резки пластиков, различных металлов с твердостью до HRC30.

Резка шпоночного паза производится прессовым методом, путем проталкивания прошивки через направляющую втулку, установленную в отверстие заготовки. Для увеличения глубины паза необходимо повторить операцию проталкивания с использованием подкладки. Главное преимущество такого способа изготовления шпоночных пазов является высокая скорость, точность размеров и формы паза.

Для нарезания пазов 4, 5 мм используются прошивки и направляющие втулки типоразмера B1, а для пазов 6, 8 мм – C1.

Параметры:

Типоразмер

прошивки

Ширина шпоночного паза (мм)

Высота первого зуба (мм)

Высота последнего зуба (мм)

Размеры прошивки (мм)

B1-4

4.01

9.66

10.8

6.45х171.5

B1-5

5.01

9.66

10.8

6.45х171.5

C1-6

6.01

15.02

16.64

9.64х298.5

C1-8

8.01

14.62

15.95

9.64х298.5

Комплектация:

Прошивки:
B1: 4, 5 мм
C1: 6, 8 мм

Направляющие втулки:
B1: 12, 14, 15, 16 мм
C1: 18, 19, 20, 22, 24, 25, 26, 28, 30 мм

Подкладки:
B1: 0,8 мм - 2 шт
C1: 1,5 мм - 3 шт
