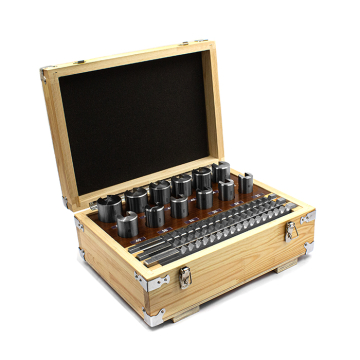

Комплект Прошивки шпоночного паза 21шт (21sets (metric))

Количество:
Цена: 69 370 руб.
Код товара: 14076

Комплект для изготовления сквозных шпоночных пазов по ГОСТ 23360-78. Прошивки изготовлены из быстрорежущей стали (HSS), подходят для резки пластиков, различных металлов с твердостью до HRC30.

Резка шпоночного паза производится прессовым методом, путем проталкивания прошивки через направляющую втулку, установленную в отверстие заготовки. Для увеличения глубины паза необходимо повторить операцию проталкивания с использованием подкладки. Главное преимущество такого способа изготовления шпоночных пазов является высокая скорость, точность размеров и формы паза.

Для нарезания пазов 10, 12, 14 мм используются прошивки и направляющие втулки типоразмера D1.

Параметры:

Типоразмер

прошивки

Ширина шпоночного паза (мм)

Высота первого зуба (мм)

Высота последнего зуба (мм)

Размеры прошивки (мм)

D1-10

10.02

22.3

23.84

14.28х352.5

D1-12

12.02

21.98

23.63

14.28х352.5

D1-14

14.02

21.98

23.63

14.28х352.5

Комплектация:

Прошивки:
D1: 10, 12, 14 мм

Направляющие втулки:
D1: 32, 34, 35, 36, 38, 40, 42, 44, 45, 46, 48, 50 мм

Подкладки:
D1: 1,6 мм - 6 шт
