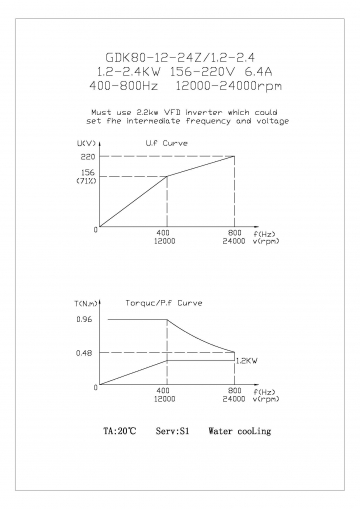

Шпиндель жидкостного охлаждения GDK80-12-24Z/1.2-2.4 1.2кВт 220V 12000-24000rpm

Внимание! Для нормальной работы шпинделя необходима подача сжатого воздуха для создания воздушного уплотнения, препятствующего попаданию пыли и СОЖ внутрь шпинделя. Отверстие для подачи воздуха находится в нижней части шпинделя. Воздух должен быть сухим и очищенным, точность фильтрации должна составлять 0,1 мкм. Атмосферное давление воздуха составляет 0,1-0,2 МПа, воздушное уплотнение должно быть нормально открытым.

Для корректной работы шпинделя с пневмоподпором рекомендуем использовать компрессор с производительностью не менее 300 л/мин.

Комплект поставки:

Шпиндель – 1 шт.
Гайка ER20 - 1 шт.
Цанга ER20 6 мм – 1 шт.
Цанга ER20 4 мм – 1 шт.
Цанга ER20 3,175 мм – 1 шт.
Ответная часть разъема питания – 1 шт.

Шпиндель с жидкостным охлаждением - их так же часто называют "Шпиндель с водяным охлаждением" — это устройство, в котором для охлаждения нагревающихся частей используется специальная охлаждающая жидкость или вода.

По типу охлаждения устройства делятся на два больших класса - с охлаждением при помощи жидкости или воды и с охлаждением при помощи воздуха. Жидкостное охлаждение более сложное, но есть ряд случаев, когда использовать его просто необходимо.

Шпиндель с жидкостным охлаждением используется в следующих случаях:

1) Если требуемая скорость вращения рабочего вала велика. При этом охлаждение при помощи воздуха не может обеспечить необходимую интенсивность отвода тепла, поэтому в таких устройствах используется охлаждение жидкостью. Так как двигатель работает на высокой скорость - такие модели называют "высокоскоростные шпиндели с жидкостным охлаждением" или, если для охлаждения используется вода - "высокоскоростные шпиндели с водяным охлаждением".

2) Когда окружающий воздух имеет большую степень запыленности, содержит абразивные частицы, которые, могут повредить подвижные части электродвигателя, а также нужна высокая скорость работы. В таком случае нужно использовать шпиндели с жидкостным охлаждением.

3) Когда механизм работает в тесных условиях или нет возможности обеспечить надлежащую циркуляцию воздуха рекомендуется использовать шпиндель с жидкостным охлаждением.

Расчет режимов резания настольного фрезерного станка с ЧПУ с помощью программы.

Режимы резания для фрезерного станка лучше всего рассчитывать с помощью специальной программы. Например, чтобы сделать расчет скорости вращения шпинделя (n, об/мин) и минутную подачу стола нужно знать следующие исходные данные:

Zn - чисто зубьев фрезы;

Dc - диаметр фрезы, мм;

fc - подача на зуб, мм;

Vc - скорость резания, м/мин;

n - скорость врашения шпинделя, об/мин;

ae - ширина фрезерования, мм;

ap - глубина фрезерования, мм;

F - скорость подачи стола, мм/мин;

Q - скорость снятия метала, см3/мин;

R - радиус обрабатываемого отверстия (внутренней радиусной поверхности), мм;

FR - подача при обработке отверстия с радиусом  R, мм.

1. Расчет скорости вращения шпинделя (n), а также скорости подачи стола (F), требуются такие данные: Zn - число зубьев фрезы, Dc - диаметр фрезы, fz - подача на зуб, Vc - скорость резания. Этот показатель очень тесно связан с производительностью обработки и полностью зависит от диаметра фрезы и допустимой скорости резания.

2. Далее расчитываем Vc - скорость резания, а также fz - подача на зуб, располагая следующими исходными данными: Dc - диаметром фрезы, Zn - числом зубьев фрезы, скорость вращения шпинделя (n) и скорость подачи стола (F).



3. Расчитывается скорость снятия металла Q с помощью исходных данных: F - скорость подачи стола, ap - глубины фрезерования, ae - ширины фрезерования.

4. Расчитывается подача FR на радиусе R (для отверстия с внутренним радиусом) с помощью исходных данных: F - скорости подачи стола, Dc - диаметра фрезы, R - радиуса поверхности.

Модель

GDK80-12-24Z

Тип двигателя

Асинхронный

Напряжение питания

220 В

Максимальный ток

6,4 А

Номинальная мощность

1,2 кВт

Крутящий момент

0,96 Н*м

Скорость вращения

12000-24000 об/мин

Частота

400-800 Гц

Охлаждение

Жидкостное

Тип подшипников

2x7005C

2x7002C

Смазка подшипников

Консистентная

Цанговый зажим

ER20

Вес

8 кг

Наличие пневмоподпора Да
