HPE63MB2-DXR0

Количество:
Цена: 75 270 руб.
Код товара: 12937

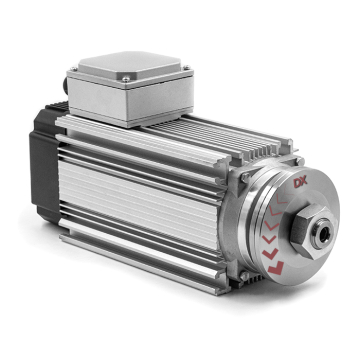

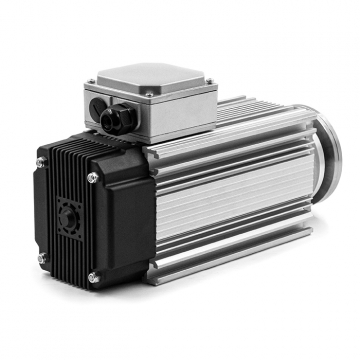

HPE - это шпиндель с естественным воздушным охлаждением, который сможет значительно расширить функционал станка с ЧПУ. Надежность шпинделя обеспечивается высоким качеством подшипниковых узлов. Точность сборки и высокое качество балансировки обеспечивают минимальное биение на валу, которое необходимо для качественной обработки инструментом. Данный тип шпинделей относиться среднескоростным шпинделям. За счет относительно невысокой номинальной скорости вращения, при значительной мощности, подобные шпиндели, по сравнению с высокоскоростными, имеют больший номинальным момент на валу. Данные шпиндели предназначены в первую очередь для раскроя древесных плит, таких как ДСП, МДФ, ЛДСП. На шпиндель устанавливаются исключительно дисковые пилы различных толщин до 3 мм.

Используется в пильных центрах и раскроечных станках для выполнения пропилов в различных плитных древесных материалах.

 расскрой станок

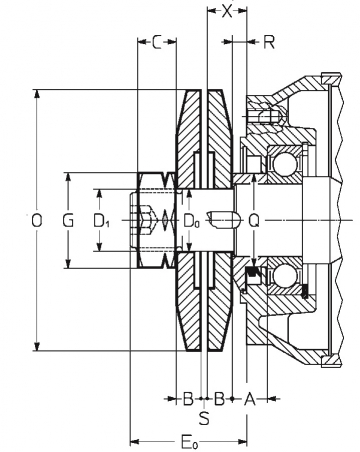

Шпиндель включает в себя систему, которая фиксирует лезвие с помощью двух дисков-держателей и стяжной гайки. Размеры этих деталей приведены в таблице.

Размер шпинделя

A

B

C

D0

Ø

D1

Ø

E0

G

O

Ø

Q

Ø

R

S

X

50

63

71

80

12.5

15

17

25

9.5

12

12

15

13

18.5

18.5

22

25

30

30

40

M22 x 1,5

M30 x 2

M30 x 2

M39 x 2

44

54

56

70

36

46

46

60

96

116

126

158

32

40

45

55

4.5

5

7

10

3

3

3

4

14

17

19

25

 чертеж удержания лезвия 1

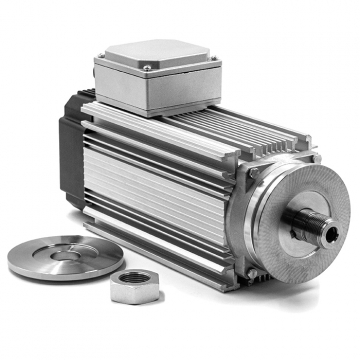

Комплект поставки:
Шпиндель – 1 шт.
Гайка M30X2 - 1 шт.

Схема подключения:

3211

Модель

HPE63MB2-DXR0

Тип двигателя

Асинхронный, 3-фазный

Напряжение питания

220/380 В

Максимальный ток

8,6/4,9 А

Номинальная мощность

2,2 кВт

Скорость вращения

2850 об/мин

Частота

50 Гц

Охлаждение

Воздушное

Зажим

Гайкой M30x2

Смазка подшипников

Консистентная

Класс защиты

IP54

Вес

16 кг
