Шаговый двигатель с планетарным редуктором 86HSG118-6004A (PL-5)

Шаговый двигатель с планетарным редуктором 86HSG118-6004A (PL-5)
Шаговый двигатель с планетарным редуктором 86HSG118-6004A (PL-5)
Шаговый двигатель с планетарным редуктором 86HSG118-6004A (PL-5)
3D модель в STP формате

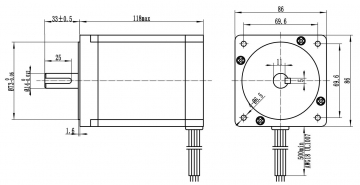

Чертеж ШД

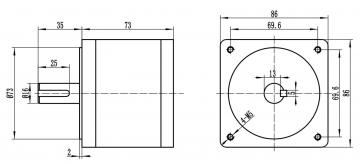

Чертеж редуктора
Количество:
Цена: 29 600 руб.
Код товара: 1334

Шаговые двигатели с планетарным редуктором имеют хороший запас прочности, увеличивают выходной момент, а также выводят шаговый двигатель из резонансных областей вращения. Это электродвигатели с несколькими обмотками стартера. Они управляются драйверами шагового двигателя: электроток подается в обмотки стартера по очереди и ротор фиксируется в необходимом положении.

Редуктор предназначен для дробления шага двигателя. Его передаточное отношение находится в промежутке от 3 до 150. Установка происходит на фланец двигателя, монтаж на заднюю часть невозможен.

Использование редуктора на шаговом двигателе позволяет увеличить стартовый момент, что важно при высоких ускорениях и скоростях перемещения.

Шаговый двигатель

86HSG118-6004A16 (PL-1:5)
Фланец, мм 86 (NEMA 34)
Число фаз 2
Угловой шаг 1,8°
Ток, А 6
Сопротивление, Ом 0.6
Индуктивность, мГн 6
Момент удержания, кг*см 85
Момент удержания на вых. валу, кг*см 425
Исполнение с планетарным редуктором
Передаточное число редуктора 5
Диаметр вала, мм 16
