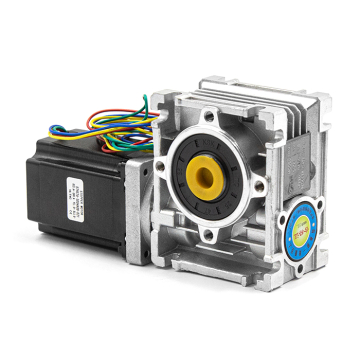

Шаговый двигатель 57HSG76-3004A(WG-1:10) c червячным редуктором

Шаговый двигатель 57HSG76-3004A(WG-1:10) c червячным редуктором
Шаговый двигатель 57HSG76-3004A(WG-1:10) c червячным редуктором
Чертеж
3D модель в STP формате
Количество:
Цена: 8 220 руб.
Код товара: 14024

Шаговые двигатели с червячным редуктором эффективны, где требуется высокий крутящий момент, сопряженный с низкой угловой скоростью. Использование редуктора на шаговом двигателе позволяет увеличить стартовый момент, что важно при повышенных нагрузках. В выходное отверстие редуктора устанавливается вал, с выходом на одну или две стороны, в зависимости от необходимости. Червячные редукторы имеют компактные размеры, низкий уровень шума, обладают эффектом самоторможения, но при этом имеют люфт выходного вала и повышенный нормальный износ передачи. Редукторы такого типа используются для конвейеров, подъемников, механических мешалок, насосов, приводов ворот, станков для обработки металла и дерева, где нет больших ударных нагрузок и невысокая периодичность включения.

Выходной вал в комплект не входит.

Шаговый двигатель

Модель 57HS76-3004A
Число фаз 2
Фланец, мм 57 (NEMA 23)
Угловой шаг 1,8°
Ток, А 3
Сопротивление/ фаза, Ом 0,9
Индуктивность/фаза, мГн 3,5
Момент удержания, Н*м 2
Диаметр вала, мм 8
Длина двигателя, мм 76
Рабочая температура (max), °С 80°
Температура окружающей среды, °С -20°С~+50°С

Червячный редуктор

Модель RV-30
Тип редуктора червячный
Входной фланец 57 мм (NENA 23)
Входное отверстие, мм 8
Выходное отверстие, мм  14
Передаточное отношение 10:1
Крутящий момент выходного вала, Н*м до 20
Люфт Не более 1.2º
КПД% 84
Выходной вал

NMRV30 односторонний

NMRV30 двусторонний
