57HSG76-3004A(SRGN5) с цилиндрическим редуктором

57HSG76-3004A(SRGN5) с цилиндрическим редуктором
57HSG76-3004A(SRGN5) с цилиндрическим редуктором
3D модели в STP формате

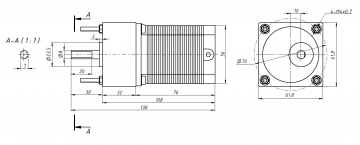

Чертеж
Количество:
Цена: 5 500 руб.
Код товара: 12997

Шаговые двигатели с цилиндрическим редуктором применяются в случаях, когда требуется увеличить крутящий момент без сохранения точности позиционирования. Это электродвигатели с несколькими обмотками стартера. Они управляются драйверами шагового двигателя: электроток подается в обмотки стартера по очереди и ротор фиксируется в необходимом положении.

Редуктор предназначен для дробления шага двигателя. Его передаточное отношение находится в промежутке от 3 до 150. Установка происходит на фланец редуктора, монтаж на заднюю часть невозможен.

Использование редуктора на шаговом двигателе позволяет увеличить стартовый момент, что важно при высоких ускорениях и скоростях перемещения.

Фланец, мм 57 (NEMA 23)
Число фаз 2
Угловой шаг 1,8°
Ток, А 3
Сопротивление/ фаза, Ом 1,2
Индуктивность/фаза, мГн 4.6
Момент удержания, кгc*см 16
Диаметр вала, мм 8
Вес мотора, кг 1
Рабочая температура (max), °С 80
Температура окружающей среды, °С -20°С~+50°С
