Ременной редуктор 1:5 модуль 1,5 косозубая рейка

Ременной редуктор 1:5 модуль 1,5 используется как отдельный узел линейной передачи.

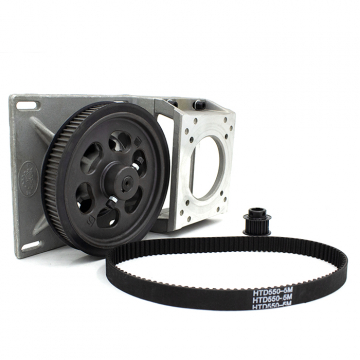

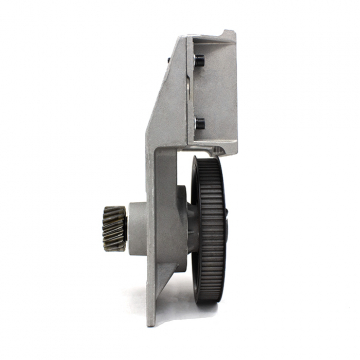

В качестве связи между ведомым и ведущим шкивом ременного редуктора применяется зубчатый ремень HTD550-5M. Сам редуктор состоит из литого алюминиевого корпуса, кронштейна для крепления шагового двигателя и вала на концах которого находится ведомый шкив с одной стороны и шестерня зубчатой рейки с другой.

Технические характеристики:

• Передаточное отношение 1:5;
• Диаметр вала шагового двигателя 14 мм;
• Диаметр ведомого шкива 148 мм;
• Количество зубьев на большом шкиве 90;
• Количество зубьев на малом шкиве 18;
• Количество зубьев на косозубой шестерне 23;
• Модуль косозубой рейки 1:5;

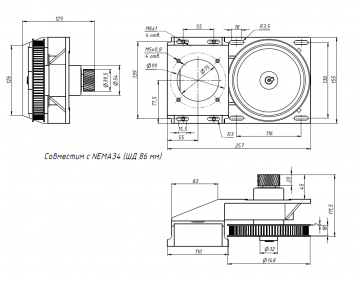

• Совместим с NEMA34 (ШД 86 мм).
