Ременной редуктор 1:3 модуль 2 косозубая рейка

Ременной редуктор 1:3 модуль 2 используется как отдельный узел линейной передачи.

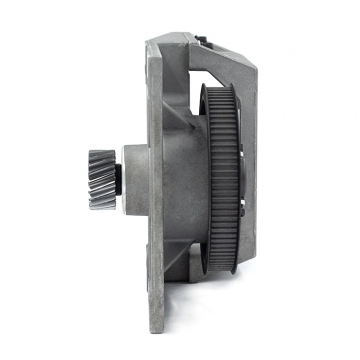

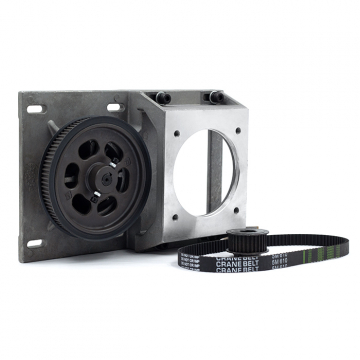

В качестве связи между ведомым и ведущим шкивом ременного редуктора применяется зубчатый ремень HTD610-5M. Сам редуктор состоит из литого алюминиевого корпуса, кронштейна для крепления двигателя и вала на концах которого находится ведомый шкив с одной стороны и шестерня зубчатой рейки с другой.

Технические характеристики:

• Передаточное отношение 1:3;
• Диаметр вала двигателя 19 мм;
• Диаметр ведомого шкива 142 мм;
• Количество зубьев на большом шкиве 90;
• Количество зубьев на малом шкиве 30;
• Количество зубьев на косозубой шестерне 20;
• Модуль косозубой рейки 2;

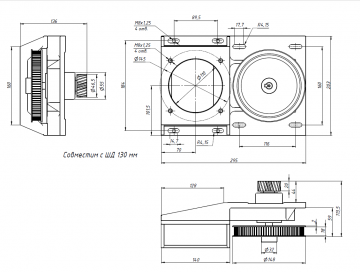

• Совместим с ШД 130мм.
