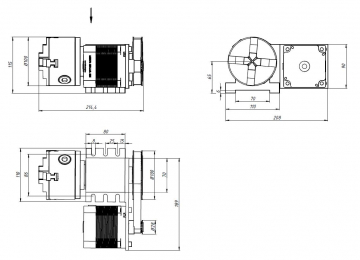

Чертеж (поворотная ось)

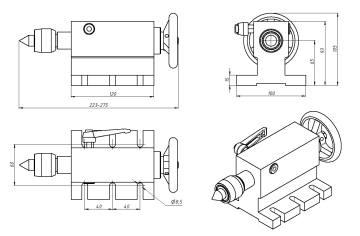

Чертеж (задняя бабка)
3D модель в STP формате
Количество:
Цена: 43 320 руб.
Код товара: 9264

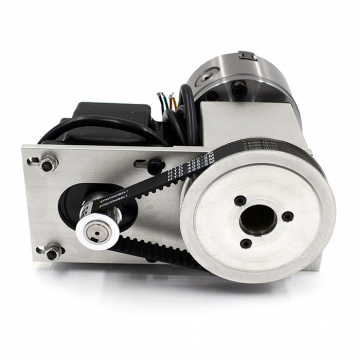

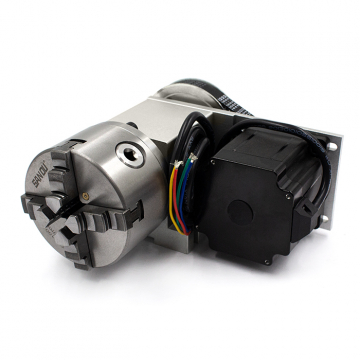

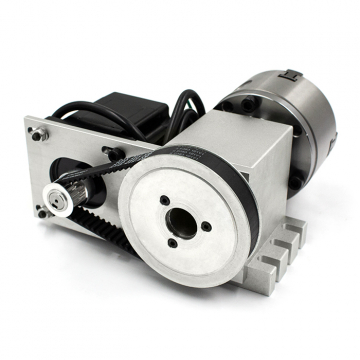

Поворотная ось 5M-4-100B используется для поворота обрабатываемых деталей на заданный угол. В зависимости от задачи и длины заготовки может использоваться в паре с задней бабкой, а так же и без нее.

Комплектация:

- Патрон токарный с приводом

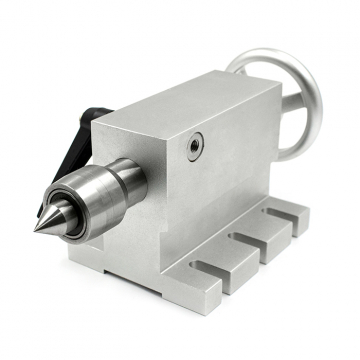

- задняя бабка

- кулачки

- ключ токарного патрона

Технические характеристики:

- диаметр патрона - 100мм

- высота центра - 65мм

- передаточное число - 1:4

- тип передачи - ременная зубчатая

- количество кулачков - 4

- двигатель - 86HS82-4504A14-B35

- биение патрона не более - 0,03мм
