Прижимной пневмоцилиндр ACKL63X90

Прижимной пневмоцилиндр ACKL63X90
Прижимной пневмоцилиндр ACKL63X90

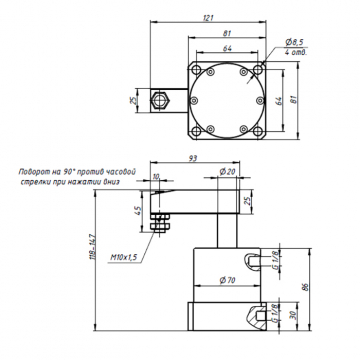

Чертеж
3D модель в STP формате
Количество:
Цена: 9 010 руб.
Код товара: 11955

Пневматический зажимной цилиндр ACKL63X90, c одинарным поворотом, двойного действия: нажимной и поворотный (влево).

Пневмоцилиндры вращающиеся зажимные предназначены для установки в металлорежущих станках в качестве привода механизированных патронов. Для предотвращения падения давления в полостях цилиндра, при внезапном падении давления в сети, в пневмоцилиндр встроены пневматические клапаны, автоматически отключающие полости цилиндра от сети и обеспечивающие поддержание силы зажим детали в патроне до остановки вращения шпинделя станка.

Конструкция направляющей с тремя пазами обеспечивает высокую точность направляющей.

Материал поршневого штока изготовлен из специальной высокопрочной стали, которая после термической обработки имеет более длительный срок службы. Материал уплотнений гарантирует надежную работу цилиндра, который используется в различных условиях.

Технические характеристики:

Модель

ACKL63X90

Диаметр штока

20 мм

Ход цилиндра

29 мм

Угол поворота

 90°

Рабочая среда

воздух (тонкость очистки – 40 мкм)

Действие

двойное

Направление вращения

 влево

Диапазон рабочего давления

0,15 ~ 1,0 МПа

Присоединение

G 1/8

Рабочая температура

−20…80°C

Допустимое отклонение хода

+ 1,0

Погрешность угла вращения

 ± 1,5°
