Пневмоцилиндр MAL 25x100

Пневмоцилиндр MAL 25x100
Пневмоцилиндр MAL 25x100

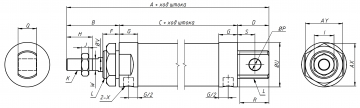

Чертеж
3D модели в STP формате
Количество:
Цена: 1 250 руб.
Код товара: 12817

Серия MAL – это пневмоцилиндры двустороннего действия с односторонним штоком. Предназначены для преобразования энергии сжатого воздуха в механическое линейное перемещение в пневматических системах.

Диаметр, мм Размеры, мм
A B C D F G H I J K M
25 235 30 170 21 12 16 18 17 6 М8×1.25 12
Диаметр, мм Размеры, мм
Q P R S U V W X AX AY L
25 16 8 20 11 29 8 7 G⅛" 38 32 М22×1.5

Технические характеристики:

Модель

MAL 25x100

Диаметр поршня

25 мм

Ход цилиндра

100 мм

Рабочая среда

воздух (тонкость очистки – 40 мкм)

Действие

двухстороннее

Диапазон рабочего давления

0,1-0,9 МПа

Присоединение

G1/8"

Рабочая температура

−5…70°C
