Миницилиндр пневматический 12.0050.M двустороннего действия

Миницилиндр пневматический 12.0050.M двустороннего действия
Миницилиндр пневматический 12.0050.M двустороннего действия

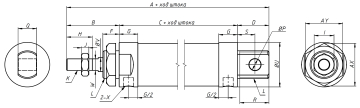

Чертеж
3D модель в STP формате
Количество:
Цена: 1 350 руб.
Код товара: 15155

Диаметр, мм

Размеры, мм

A

B

C

D

F

G

H

I

J

K

M

12

105

38

50

17

17

10

16

10

5

М6

14

Диаметр, мм

Размеры, мм

Q

P

R

S

U

V

W

X

AX

AY

L

12

12

6

14

4

21

6

5

М5

25

22

М16×1,5

Серия DSNU – это пневмоцилиндры двустороннего действия с односторонним штоком. Предназначены для преобразования энергии сжатого воздуха в механическое линейное перемещение в пневматических системах.

Технические характеристики:

Модель

DSNU 12x50

Диаметр поршня

12 мм

Ход штока

50 мм

Рабочая среда

воздух (тонкость очистки – 40 мкм)

Действие

двухстороннее

Диапазон рабочего давления

0,15-1 МПа

Присоединение

М5

Рабочая температура

−20…80°C
