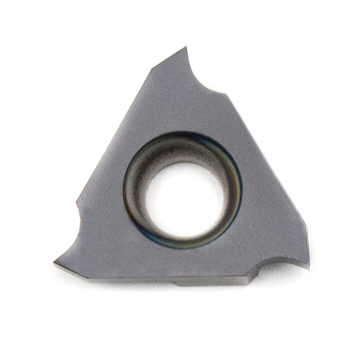

TGF32R170 LDA пластина для отрезки и точения канавок

TGF32R170 LDA пластина для отрезки и точения канавок
TGF32R170 LDA пластина для отрезки и точения канавок
Чертеж
Количество:
Цена: 360 руб.
Код товара: 13942

Канавочные пластины TGF32R170 LDA имеют три режущие кромки, предназначены для прорезания неглубоких наружных и внутренних канавок под уплотнительные, стопорные кольца. Особенностью пластин является прецизионная шлифовка с высокими допусками и острая режущая кромка. Сменный режущий элемент устанавливается на токарный канавочный резец, крепление которого осуществляется винтом.

Сплав LDA предназначен для обработки стали, нержавеющей стали или чугуна.

Конструкция режущей кромки пластины подходит для выполнения получистовой обработки прямоугольных канавок.

Артикул: TGF32R170 LDA
Тип пластины: TGF
Форма пластины: T - треугольная
Сплав: LDA
Размер пластины L, мм: 16
Диаметр вписанной окружности ØI.C, мм: 9,525
Ширина канавки b, мм: 1,7
Максимальная глубина канавки hmax, мм: 2
Толщина пластины S, мм: 3,18
Радиус скругления r, мм: 0,2
Диаметр отверстия под винт Ød, мм: 4,4
Обрабатываемые материалы: P15-P30 - сталь;
M20-M30 - неражавеющая сталь;
K20-K40 - чугун.
Вид обработки: Получистовая
Назначение: Вытачивание канавок,
отрезка заготовки.
Направление резания: Правое
Совместимый инструмент: KTGFR-16
Рекомендуемая скорость резания Vc, м/мин: Сталь: 80-180;
нержавеющая сталь: 80-160;
чугун: 80-130.
Подача на оборот Fn, мм/об: 0,02-0,06.
