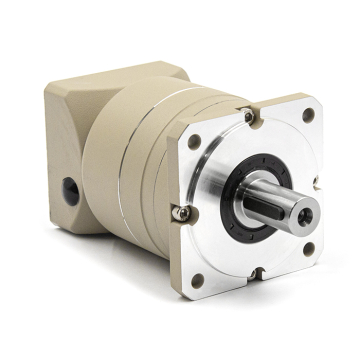

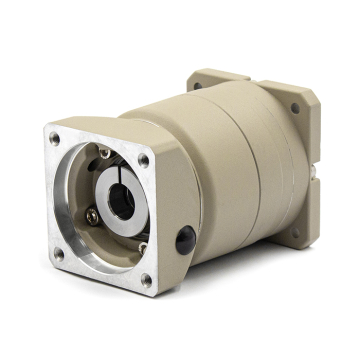

Планетарный редуктор 90AF-15P1S-750T3

Планетарный редуктор 90AF-15P1S-750T3
Планетарный редуктор 90AF-15P1S-750T3
Планетарный редуктор 90AF-15P1S-750T3
3D модель в STP формате

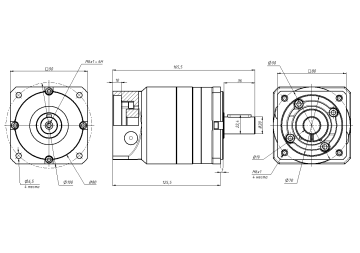

Чертеж
Количество:
Цена: 14 830 руб.
Код товара: 13842

Планетарный редуктор с квадратным монтажным фланцем серии AF.
Данная серия обладает высокими КПД и точностью, а также малым люфтом.
Применяются для построения осей в приводах и станках с ЧПУ, в модулях линейных перемещений и другом оборудовании.
Заводская смазка расчитана на весь срок службы редуктора.

Передаточное число 15:1
Входной фланец, мм 80х80
Выходной фланец, мм 90х90
Диаметр отверстия под вал двигателя, мм 19
Диаметр выходного вала, мм 20
Шпонка выходного вала, мм 6х3,5
Крутящий момент выходного вала, Н*м 115
Номинальная частота вращения, об/мин 3000
Радиальная нагрузка, Н 2100
Осевая нагрузка, Н 1050
Люфт, угловых минут ≤8
Сопротивление кручению, Н*м/угл. мин 4,5
Наработка на отказ, часов 20000
КПД, % 94
Масса, кг 3
Рабочая температура, ⁰С -10 ÷ +90
Степень защиты оболочки IP65
Уровень шума, дБ 63
Тип шестерней Косозубые
