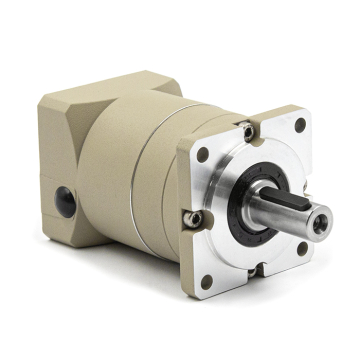

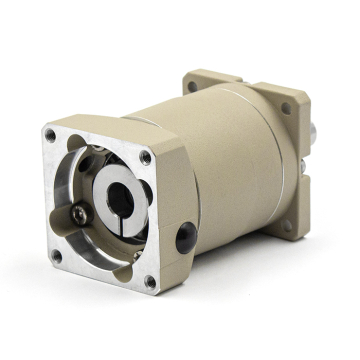

Планетарный редуктор 60AF-15P1S-400T3

Планетарный редуктор 60AF-15P1S-400T3
Планетарный редуктор 60AF-15P1S-400T3
Планетарный редуктор 60AF-15P1S-400T3
3D модель в STP формате

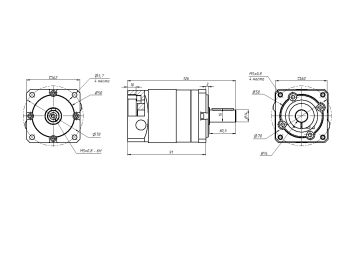

Чертеж
Количество:
Цена: 10 780 руб.
Код товара: 13839

Планетарный редуктор с квадратным монтажным фланцем серии AF.
Данная серия обладает высокими КПД и точностью, а также малым люфтом.
Применяются для построения осей в приводах и станках с ЧПУ, в модулях линейных перемещений и другом оборудовании.
Заводская смазка расчитана на весь срок службы редуктора.

Передаточное число 15:1
Входной фланец, мм 60х60
Выходной фланец, мм 62х62
Диаметр отверстия под вал двигателя, мм 14
Диаметр выходного вала, мм 14
Шпонка выходного вала, мм 5х3
Крутящий момент выходного вала, Н*м 44
Номинальная частота вращения, об/мин 3000
Радиальная нагрузка, Н 750
Осевая нагрузка, Н 375
Люфт, угловых минут ≤8
Сопротивление кручению, Н*м/угл. мин 1,8
Наработка на отказ, часов 20000
КПД, % 94
Масса, кг 1,2
Рабочая температура, ⁰С -10 ÷ +90
Степень защиты оболочки IP65
Уровень шума, дБ 63
Тип шестерней Косозубые
